Suivant l'option du véhicule une pompe électrique simple peut être montée pour le lave-vitre avant uniquement, ou une pompe bidirectionnelle qui permet d'alimenter en liquide à partir du même réservoir, soit le lave-vitre avant, soit le lave-vitre arrière suivant l'alimentation électrique des deux voies du connecteur.
Deux cas se présentent :

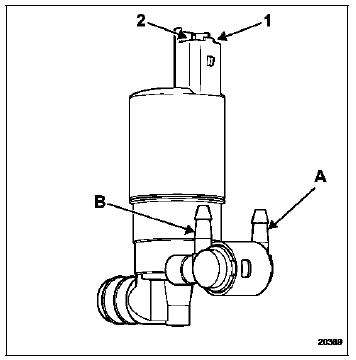

La canalisation est alimentée par l'embout noir (a), le
lave-vitre avant fonctionne.
La canalisation est alimentée par l'embout blanc (b), le lave-vitre arrière fonctionne.
Depose - repose

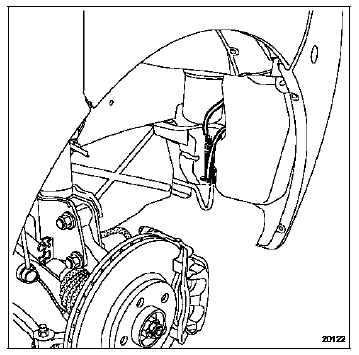

Pour accéder à la pompe lave-vitre, il est nécessaire de déposer :
Lors de la dépose de la pompe lave-vitre (bidirectionnelle), il est nécessaire de repérer les deux canalisations avant de les débrancher.
Garniture de porte latérale coulissante
Depose
Déposer la vis de fixation (a) puis la commande d'ouverture intérieure.
A l'aide de l'outil car.1597 Déclipser :
Le bouton de condamnation intérieur (b),
Les cinq agrafes (c) (la partie femelle reste fixée sur le caisson de
porte),
La garnit ...
Commande d'ouverture extérieure de portes de chargement
Depose
Déposer :
La vis de fixation (a),
La commande d'ouverture intérieure.
A l'aide de la pince à dégrafer, déclipser la garniture de
porte.
Déposer :
La tringle de commande d'ouverture (b),
Les deux écrous de fixation ...
Vitre de panneau d'aile arrière
Preparation avant decoupe à l'aide du fil torsadé
Déposer :
Le feu arrière,
Le protecteur de coin supérieur arrière.
Protéger (ruban de protection 77 11 171 708) :
L'entourage extérieur de vitre,
Le rail de porte laté ...
