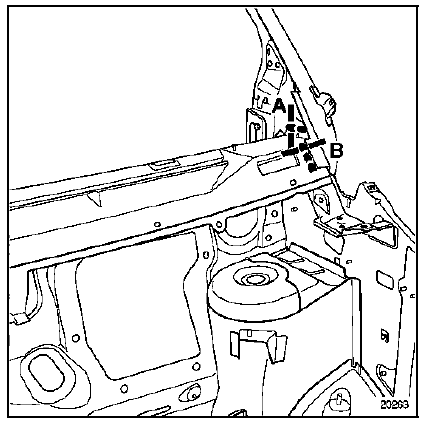

Revue technique automobile Renault Trafic: Renfort de traverse inférieure de baie
Le remplacement de cette pièce est une opération complémentaire au remplacement du passage de roue complet pour une collision avant et au pied avant pour une collision latérale.
Il n'y a pas d'intérêt à effectuer un remplacement partiel de cette pièce.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques de la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

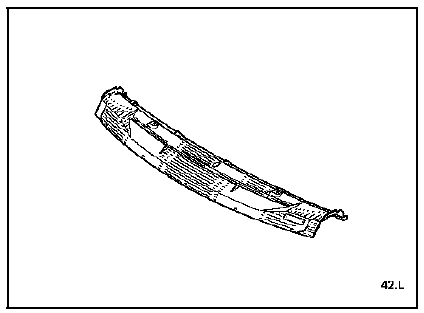

Composition de la piece de rechange
Pièce livrée avec : ecrous soudés

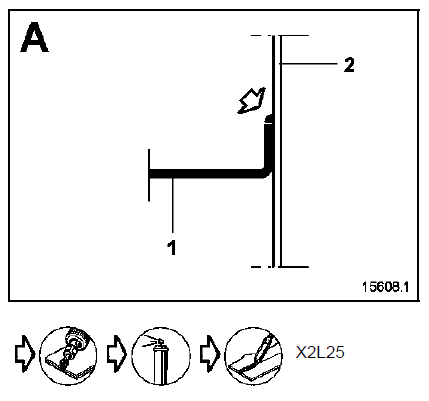

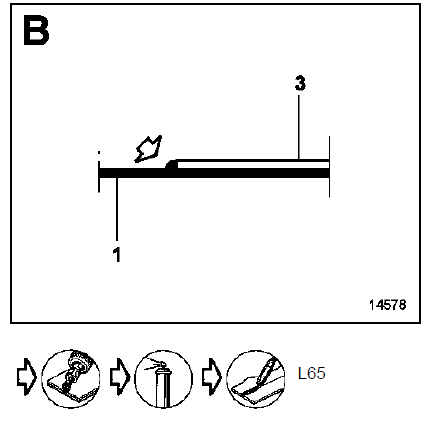

Pieces concernees (épaisseur en mm) :
- Renfort de traverse inférieure de baie 0,9
- Côté d'auvent 1
- Doublure de montant de baie 1
