Revue technique automobile Renault Trafic: Tablier

Revue technique automobile Renault Trafic / Tôlerie / Structure superieure avant / Tablier

Le remplacement de cette pièce est une opération complémentaire au demi-bloc avant pour une collision avant ou au côté d'auvent pour une collision latérale.

Cette opération s'effectue suivant deux possibilités :

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques de la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

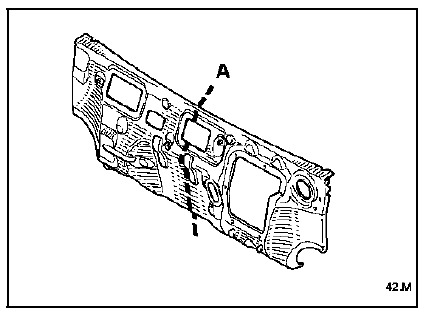

Composition de la piece de rechange

Pièce livrée avec : renfort tablier

Renfort pédalier

Renfort central support d'essuie-vitre

Vis soudées

Goujons soudés

Ecrous soudés

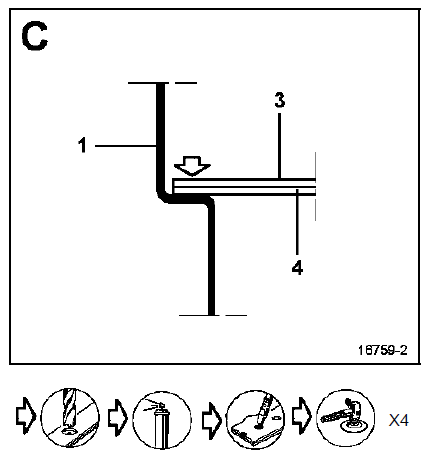

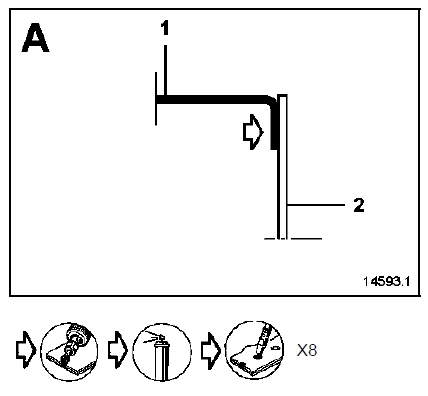

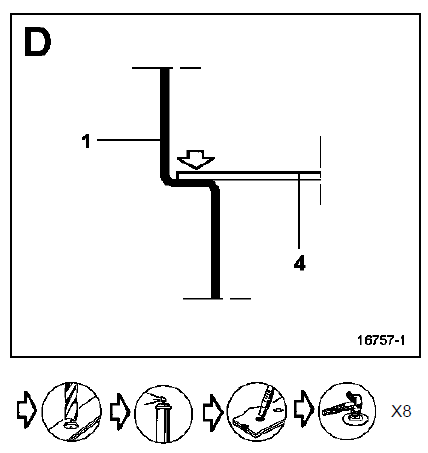

Pieces concernees (épaisseur en mm) :

Pieces concernees (épaisseur en mm) :

  1. Tablier 1
  2. Traverse avant de plancher central 1,5
  3. Support boîtier détecteur choc 1,5
  4. Plancher cabine 0,8

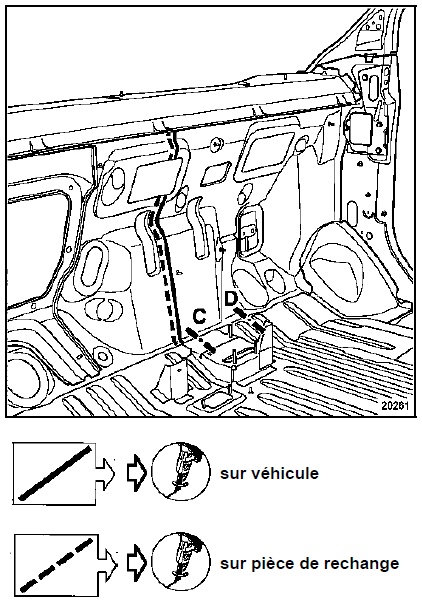

Remplacement partiel (côté droit)

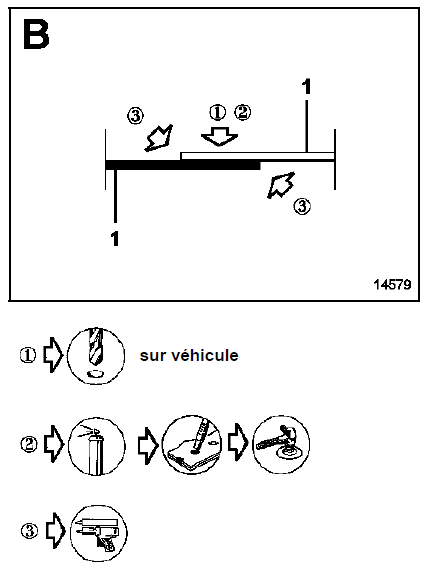

Nota : il sera nécessaire d'effectuer des points de

Nota : il sera nécessaire d'effectuer des points de bouchonnage au niveau de l'accostage avec le renfort central support d'essuie-vitre.

Nota : le nombre de points de bouchonnage n'est pas

Nota : le nombre de points de bouchonnage n'est pas précisé dans la méthode.

Il sera nécessaire :

Utiliser une colle type mjp (référence : 77 11 172 676)

Nota : pour le remplacement côté gauche, la coupe

Nota : pour le remplacement côté gauche, la coupe se situe au même niveau.
