Revue technique automobile Renault Trafic: Galet tendeur courroie de distribution
Depose
Mettre le véhicule sur un pont élévateur à deux colonnes.
Débrancher la batterie.
Déposer :
- La courroie de distribution (voir chapitre 11 "courroie de distribution"),

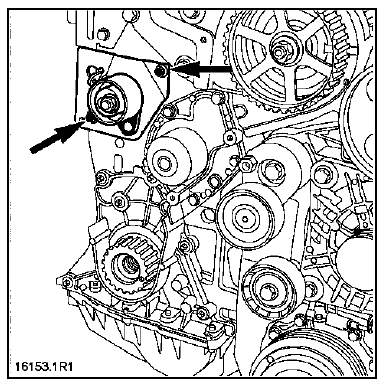

- Les deux vis de la platine galet tendeur.
Repose
Reposer :

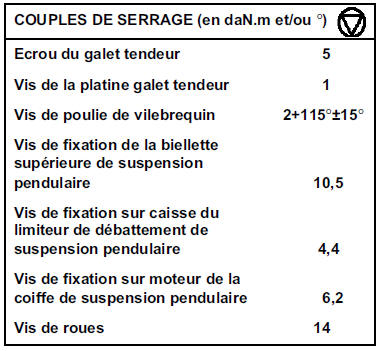

- La platine galet tendeur en serrant les vis au couple de 1 dan.M,
- La courroie de distribution (voir chapitre 11 "courroie de distribution").
