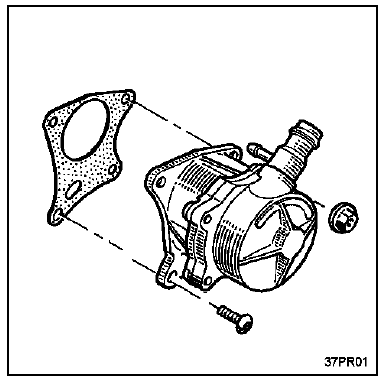

Revue technique automobile Renault Trafic: Pompe à vide
Depose
Débrancher les tuyaux de la pompe à vide.
Déposer :
- Les vis et écrous de fixation,
- La pompe à vide.
Repose
Nettoyer les plans de joint.
Attention : l'utilisation de produits abrasifs ou d'outils tranchants, lors du nettoyage des plans de joint, est à proscrire.
Procéder en sens inverse de la dépose.

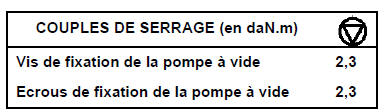

Serrer au couple les vis et les écrous.
Brancher les tuyaux de la pompe à vide.
Servofrein
Depose
Déposer :
Le maître-cylindre (consulter la méthode
correspondante),
L'agrafe d'axe de pédale de frein (a),
L'axe de pédale de frein,
Les d ...
Pédale de frein
Depose
Nota : il n'est pas nécessaire de déposer la colonne
de direction.
Déposer :
L'agrafe d'axe de pédale de frein (a),
L'axe de la pédale de ...
