Revue technique automobile Renault Trafic: Servofrein

Revue technique automobile Renault Trafic / Châssis / Commandes d'elements mecaniques / Servofrein

Depose

Depose

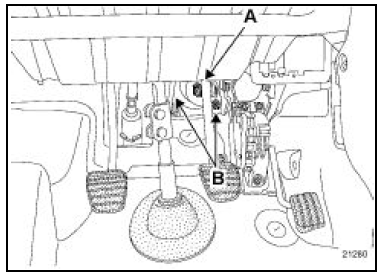

Déposer :

Déposer :

Repose

Attention : remplacer impérativement les écrous de fixation du servofrein.

Attention : remplacer impérativement le joint d'étanchéité entre le maître-cylindre et le servofrein.

Attention : replacer le joint du tuyau d'émetteur d'embrayage dans le tuyau (et non sur le bocal) avant la repose. Si le joint du tuyau d'émetteur d'embrayage présente des blessures, il est impératif de changer celui-ci.

Procéder en sens inverse de la dépose.

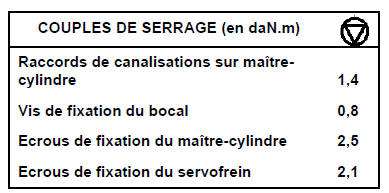

Serrer au couple les vis et les écrous.

Purger les circuits de freinage et d'embrayage (consulter les méthodes correspondantes).

Contrôler l'étanchéité du circuit de dépression (consulter la méthode correspondante).

Controle de l'etancheite

Outillage specialise indispensable

Mot. 453-01 Pince pour tuyaux

Materiel indispensable

Pompe à dépression

Lors d'un contrôle d'étanchéité du servofrein, s'assurer d'une parfaite étanchéité entre celui-ci et le maître-cylindre.

En cas de fuite à ce niveau, remplacer le joint (a).

La vérification de l'étanchéité du servofrein doit se

La vérification de l'étanchéité du servofrein doit se faire sur le véhicule, le circuit hydraulique étant en parfait état de fonctionnement.

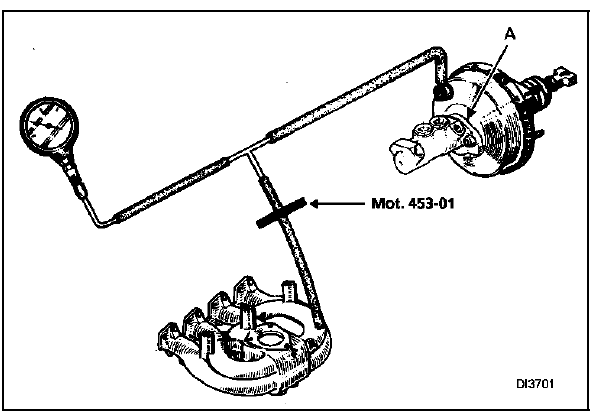

Brancher la pompe à dépression dans le circuit pneumatique (entre le servofrein et la source de dépression) à l'aide d'un raccord trois voies et d'un tuyau le plus court possible.

Faire tourner le moteur au ralenti pendant une minute afin d'établir une dépression normale d'utilisation.

Pincer le tuyau (pince mot. 453-01) Entre le raccord trois voies et la source de dépression.

Arrêter le moteur.

Si la dépression chute rapidement, l'un des éléments constitutifs du circuit et/ou l'assemblage sont défectueux.

Vérifier l'étanchéité :

Maîre cylindre
Depose Déposer : Le connecteur de niveau liquide de frein, Le bouchon du bocal de liquide de frein. Mettre en place sous le maître-cylindre un récipient pour r&eacut ...

Pompe à vide
Depose Débrancher les tuyaux de la pompe à vide. Déposer : Les vis et écrous de fixation, La pompe à vide. Repose Nettoyer les plans de joint. ...
