Revue technique automobile Renault Trafic: Maîre cylindre
Depose
Déposer :
- Le connecteur de niveau liquide de frein,
- Le bouchon du bocal de liquide de frein.
Mettre en place sous le maître-cylindre un récipient pour récupérer le liquide de frein usagé.

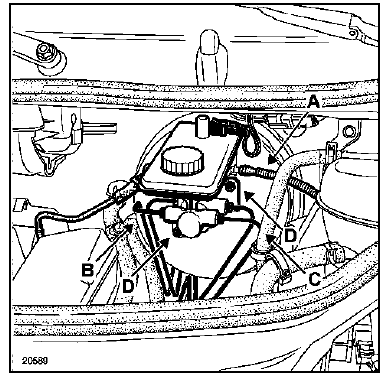

Débrancher et récupérer le liquide de frein :
- Du tuyau d'émetteur d'embrayage (a),
- Des canalisations de frein (b),
- Des canalisations de frein (c) pour les véhicules sans abs.
Déposer :
- La vis de fixation du bocal,
- Le bocal,
- Les écrous de fixation du maître-cylindre (d),
- Le maître-cylindre.
Repose
Attention : remplacer impérativement le joint d'étanchéité entre le maître-cylindre et le servofrein.
Attention : replacer le joint du tuyau d'émetteur d'embrayage dans le tuyau (et non sur le bocal) avant la repose. Si le joint du tuyau d'émetteur d'embrayage présente des blessures, il est impératif de changer celui-ci.
Procéder en sens inverse de la dépose.

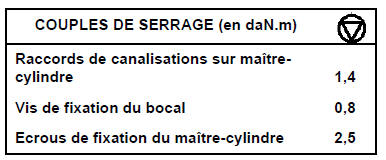

Serrer au couple les vis et les écrous.
Purger les circuits de freinage et d'embrayage (consulter les méthodes correspondantes).
Servofrein
Depose
Déposer :
Le maître-cylindre (consulter la méthode
correspondante),
L'agrafe d'axe de pédale de frein (a),
L'axe de pédale de frein,
Les d ...
