Revue technique automobile Renault Trafic: Tuyauterie de commande d'embrayage
Depose
Débrancher la batterie.
Vidanger le réservoir de liquide de frein jusqu'à ce que le niveau de liquide soit sous l'orifice d'alimentation de l'émetteur.
Placer un chiffon sous cet orifice puis désaccoupler le tuyau du réservoir de liquide de frein et placer des bouchons.

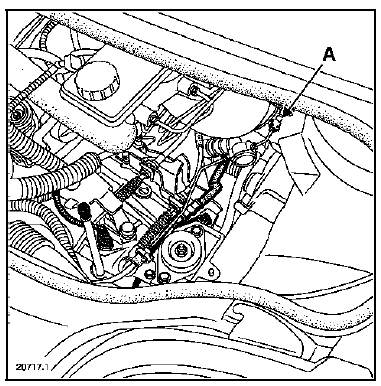

Dégager l'agrafe (a) de maintien du tuyau de liaison émetteur-récepteur sur l'émetteur.
Placer un chiffon sous l'émetteur puis désaccoupler le tuyau de liaison (b) sur l'émetteur et placer des bouchons à chaque orifice.

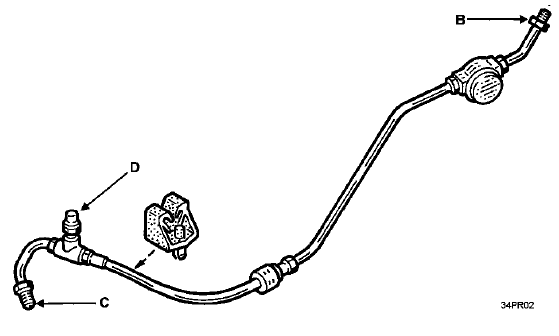

Ensemble tuyaux embrayage

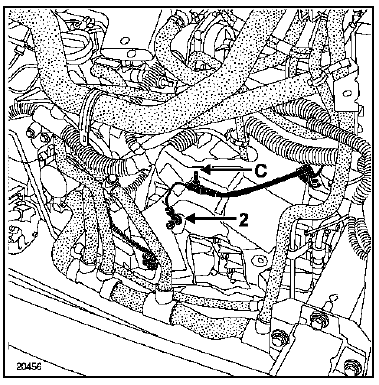

Dégager l'agrafe (2) de maintien du tuyau de liaison émetteur-récepteur sur le récepteur.
Placer un chiffon sous le récepteur puis désaccoupler le tuyau de liaison (c) sur le récepteur et placer des bouchons à chaque orifice.
Extraire délicatement le tuyau de liaison émetteurrécepteur en prenant garde de ne rien endommager.
Repose
Vérifier l'état des joints.
Procéder en sens inverse de la dépose.
Attention : lors de la repose :
- Ne pas endommager les différentes tuyauteries,
- Prendre garde au bon cheminement de cellesci,
- Bien placer les différentes agrafes de maintien.
Ajouter du liquide de frein dans le réservoir.
Purger le circuit hydraulique :

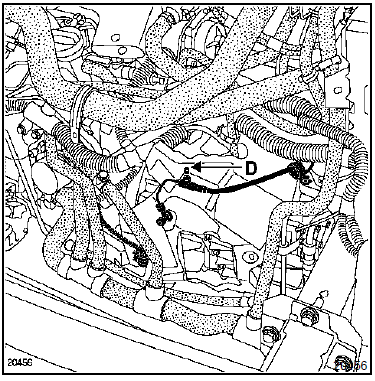

- Brancher sur l'orifice (d) un tuyau relié à un bocal contenant du liquide de frein,
- Installer l'appareil de purge,
- Actionner l'appareil de purge,
- Attendre l'évacuation totale de l'air du circuit hydraulique.
