Revue technique automobile Renault Trafic: Pédale de débrayage
Depose
La dépose de la pédale de d'embrayage s'effectue sans déposer la direction.
Mettre les roues du véhicule droites.

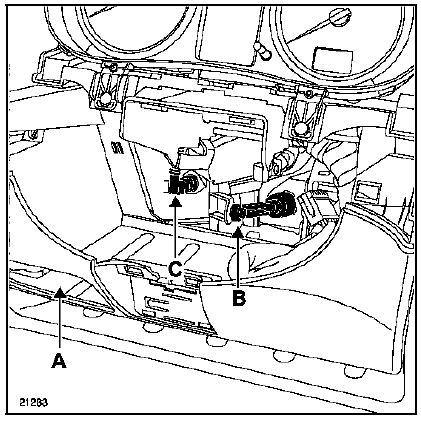

Déposer le support (a) de commande de rhéostat d'éclairage afin de pouvoir intervenir sur la rotule de l'émetteur d'embrayage et la capteur de pédale embrayage.
Dégrafer la rotule (b) de l'émetteur d'embrayage sur la pédale.
Déposer :
- Le connecteur (c) de capteur pédale d'embrayage en effectuant 1/4 de tour,

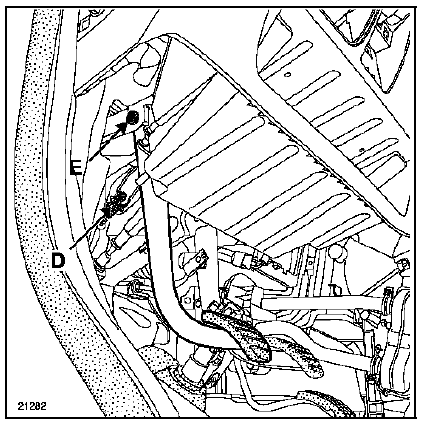

- L'agrafe (d) du ressort de rappel de la pédale d'embrayage et retirer l'axe de maintien,
- La vis (e) de maintien de la pédale,
- La pédale.
Repose
Procéder dans l'ordre inverse de la dépose.
Attention :
Ne pas oublier de reposer la tôle de support de capteur de pédale d'embrayage lors de la remise de la pédale.
Serrer la vis au couple de 4,4 dan.M.

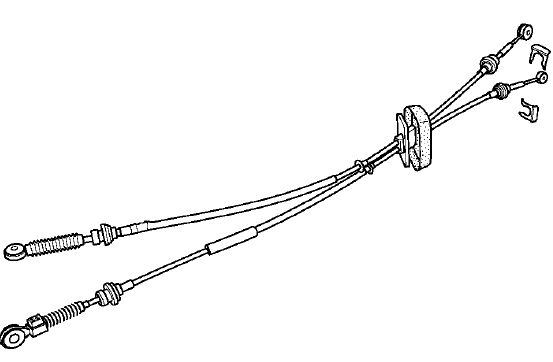

Câbles de commande externe
