Revue technique automobile Renault Trafic: Boîtier de commande
Côté moteur
Depose
Ouvrir le capot moteur.
Déposer :
- Le carter d'insonorisation supérieur de la boîte de vitesses (modèles concernés) fixé par un clips,

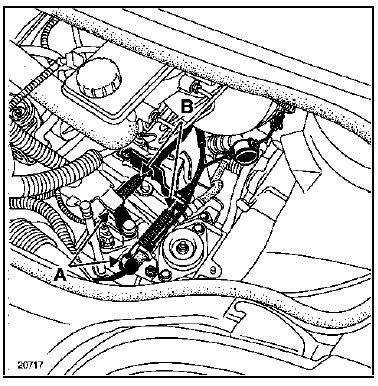

- Les deux rotules (a) de commande externe de vitesses,
- Les deux agrafes (b) des câbles de commande externe de vitesses.
Côté habitacle
Depose
Cette opération s'effectue après avoir déposé la console centrale (voir chapitre concerné).

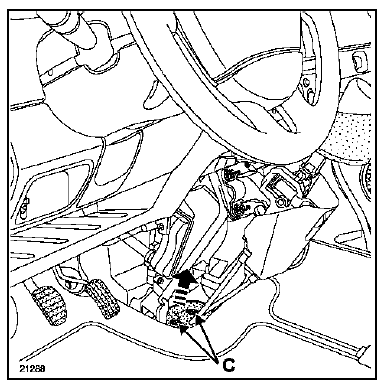

Soulever la mousse de protection des câbles de commande afin de dévisser les deux écrous (c) qui maintiennent le guide des câbles de boîte de vitesses.
Déposer :

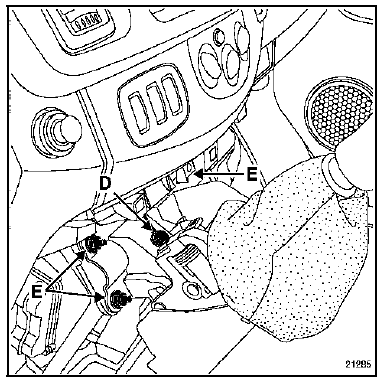

- La vis de masse (d) du boîtier de commande de vitesses,
- Les trois écrous (e) du boîtier de commande de vitesses,
- Les câbles de commande de sélection des vitesses avec le boîtier de commande.

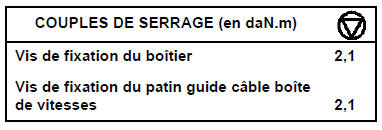

Repose
Procéder en sens inverse de la dépose.
Nota : lors de la repose du carter d'insonorisation supérieur de la boîte de vitesses, vérifier la présence du conduit de mise à l'air de la boîte de vitesses.
Pédale de débrayage
Depose
La dépose de la pédale de d'embrayage s'effectue
sans déposer la direction.
Mettre les roues du véhicule droites.
Déposer le support (a) de comman ...
Commande externe des vitesses
Côté moteur
Depose des cables de passage et de selection des
vitesses
Depose
Ouvrir le capot moteur.
Déposer :
Le carter d'insonorisation supérieur de la bo&icir ...
