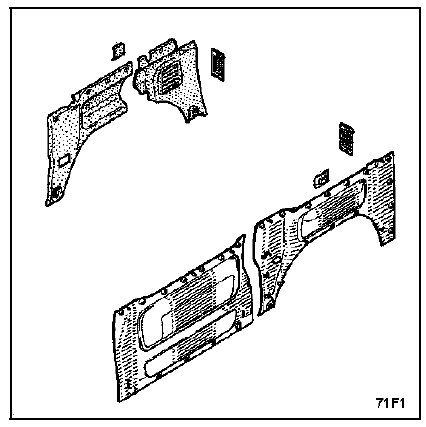

Revue technique automobile Renault Trafic: Garniture d'aile arrière
Depose

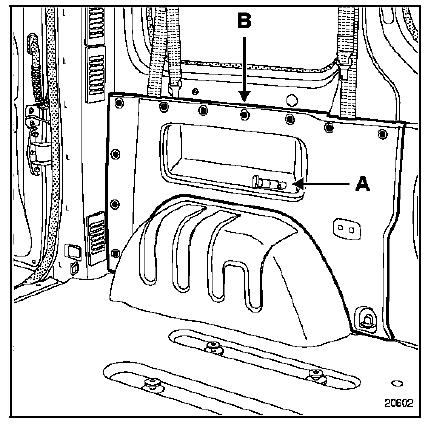

Déposer la prise 12 volts (a), puis débrancher le connecteur. A l'aide de la pince à dégrafer déposer :
- Les agrafes de maintien (b),
- Le panneau de garniture.
Déposer :
- La garniture de pied de cabine,
- La garniture inférieure centrale,

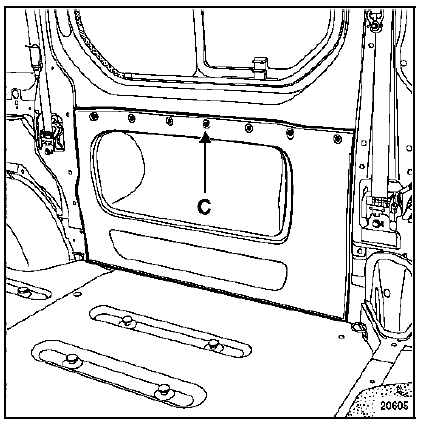

- Les agrafes de maintien (c),
- Le panneau de garniture.
Garniture de pavillon arrière
Depose
Déposer la garniture supérieure de pied de cabine.
Déclipser les garnitures partie latérale (1).
Dégager la garniture (2).
Déclipser la gar ...
Garniture arrière de seuil
Depose
Déposer les vis de fixation (a) de garniture de seuil,
puis déposer celle-ci. ...
