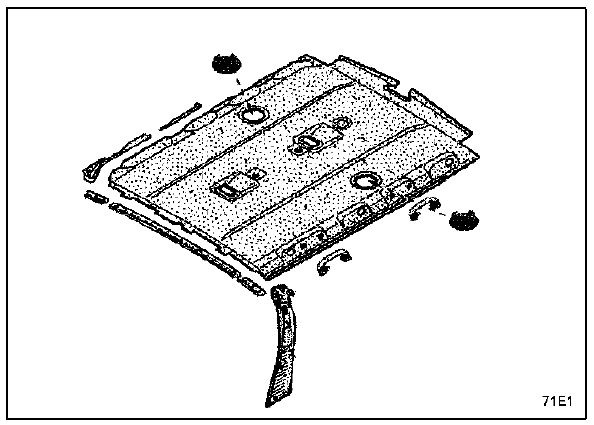

Revue technique automobile Renault Trafic: Garniture de pavillon arrière
Depose
Déposer la garniture supérieure de pied de cabine.

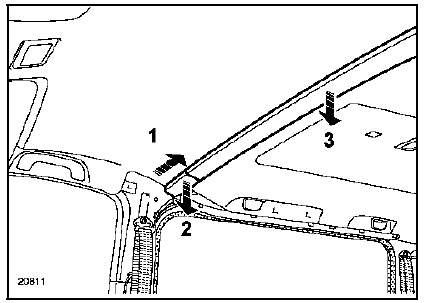

Déclipser les garnitures partie latérale (1). Dégager la garniture (2). Déclipser la garniture partie centrale (3).
Déposer :

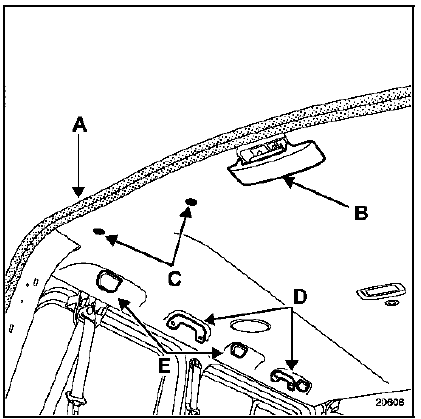

- Le joint de porte de coffre (a) partiellement,
- Le cache de gâche (b),
- Les quatre agrafes (c),
- Les quatre poignées de maintien (d),
- Les six caches de fixation de filets (e) (voir photo ciaprès).

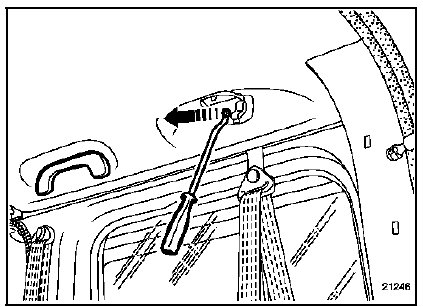

Déposer le pion de fixation, puis le cache.

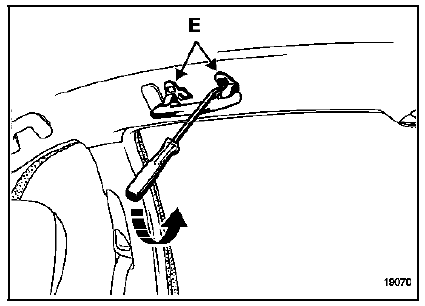

Déclipser les pions de fixation (e) (ils ressortent d'un centimètre), puis déposer les poignées en tirant manuellement dessus.
Déposer :
- La poignée de maintien,

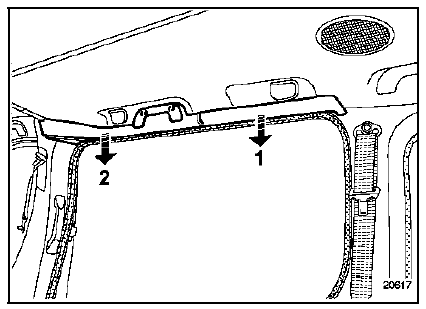

- Les garnitures du rail supérieur de porte latérale coulissante en (1), puis en (2).
A l'aide de l'outil car.1363, Déposer :

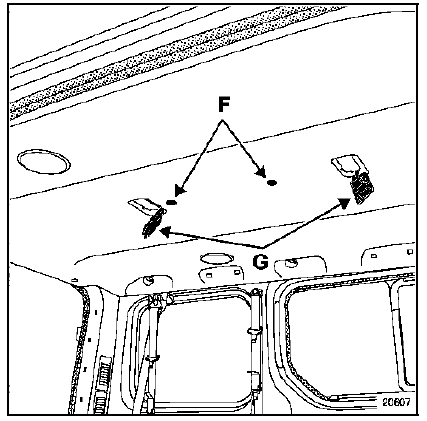

- Les deux éclaireurs de plafonnier (f),
- Les deux agrafes (g), puis dégager la garniture de pavillon vers l'arrière du véhicule (deux opérateurs sont nécessaires).
Garniture de pavillon de cabine
Depose
Déposer :
Les garnitures supérieures de pied de cabine,
Les garnitures de montant de pare-brise.
Déclipser les garnitures partie latérale (1).
