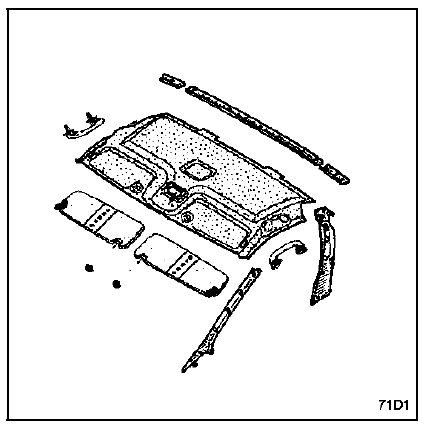

Depose

Depose

Déposer :

Déclipser les garnitures partie latérale (1).

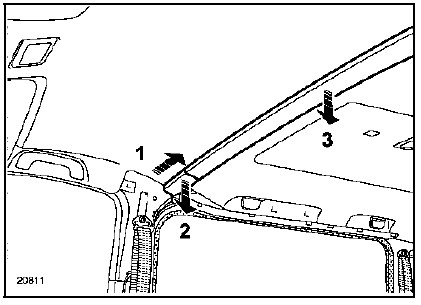

Déclipser les garnitures partie latérale (1). Dégager la garniture (2). Déclipser la garniture partie centrale (3).

Déclipser le pare-soleil, puis faire pivoter celui-ci vers

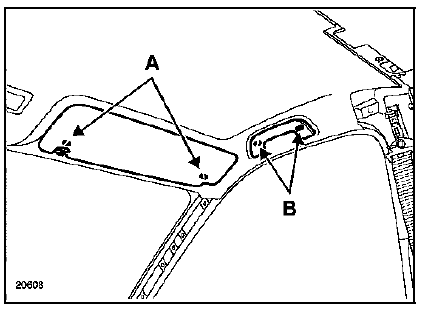

Déclipser le pare-soleil, puis faire pivoter celui-ci vers la porte. Déposer les fixations (a). Déclipser à l'aide de l'outil car.1597 :

Déposer la garniture du pavillon.
