Le remplacement de cette pièce est une opération de base pour une collision latérale.

Cette opération s'effectue suivant deux possibilités :

Complète pour les panneaux tôles,

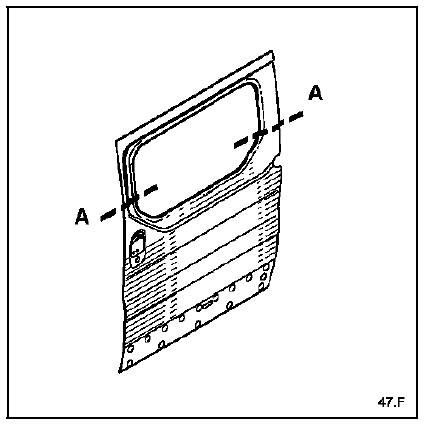

Partielle pour les panneaux vitrés suivant les coupes a.

Nota : pour les remplacements partiels, vous ne trouverez dans la méthode que les particularités au niveau des coupes.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

Composition de la piece de rechange

Pièce livrée seule.

Pieces concernees (épaisseur en mm) :

Pieces concernees (épaisseur en mm) :

  1. Panneau de porte 0,8
  2. Caisson de porte 0,8

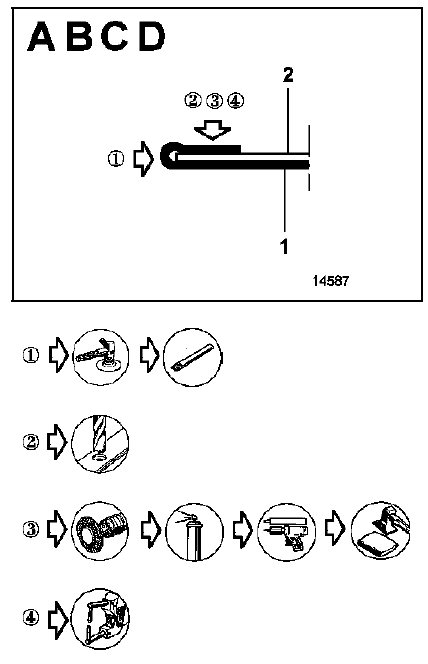

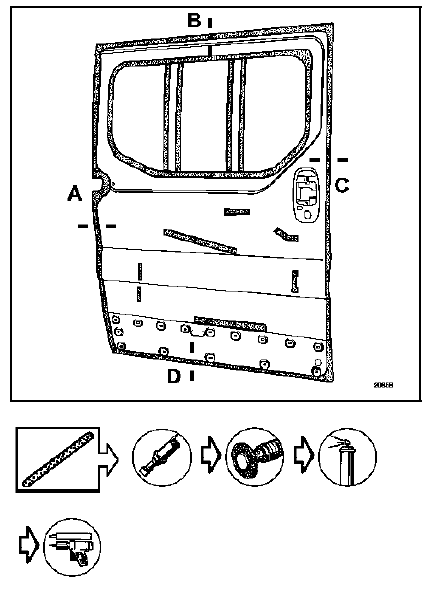

Version toles

Nota : il sera nécessaire d'utiliser une colle de

Nota : il sera nécessaire d'utiliser une colle de structure sur la périphérie (zone de sertissage) type mtc 514 (référence : 77 11 172 674).

Pour les zones restantes utiliser une colle de calage type mjpro (référence : 77 11 172 676).

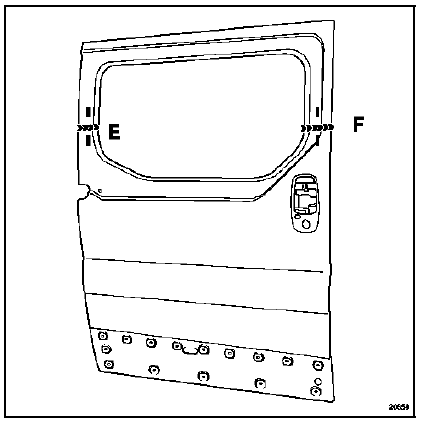

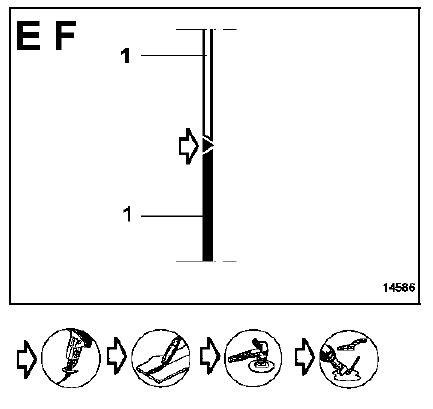

Version vitrees

Version vitrees
