Revue technique automobile Renault Trafic: Arbre de localisation de pannes

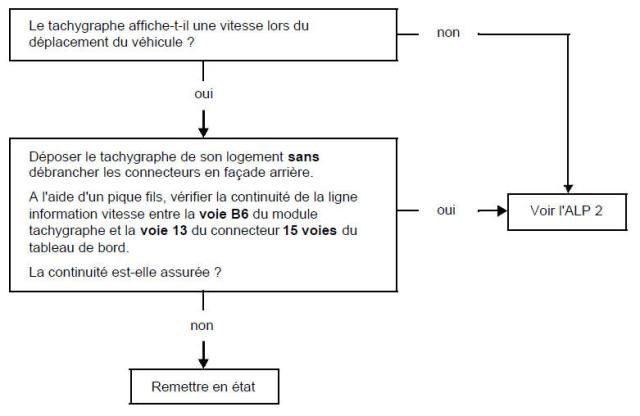

Pas d'information vitesse au
tableau de bord et sur les autres équipements consommateurs de l'information
vitesse véhicule
Consignes
Avant toute intervention sur le tachygraphe, veuillez lire les préliminaires en tête de chapitre. La moindre déconnexion à l'arrière du tachygraphe va créer un défaut en mémoire.

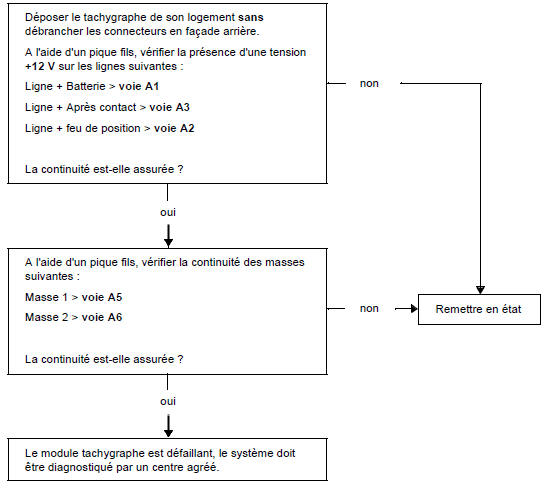

Pas d'affichage du
tachygraphe ou toutes autres défaillances
Consignes
Avant toute intervention sur le tachygraphe, veuillez lire les préliminaires en tête de chapitre. La moindre déconnexion à l'arrière du tachygraphe va créer un défaut en mémoire. Mesure à effectuer contact présent et feux de position allumés.
Effets client
Consignes
Avant toute intervention sur le tachygraphe, veuillez lire les préliminaires
en tête de
chapitre. La moindre déconnexion à l'arrière du tachygraphe va c ...
D'autres materiaux:
Désignation des pièces (éclaté)
Structure interieure
Nota : toutes les tôles devront subir un électrozingage avant
soudure (voir mr601 - safrane, dalic).
Traverse support radiateur (41 b)
Traverse inférieure extrême avant (41 a)
Traverse latérale extrême avant (41 d)
Support ...
Aide
Resistance electrique des composants
Valeurs de résistance des composants à 20 c :
Injecteurs 1,8 ohm +- 5%
Relais actuateurs 65 ohms +- 10%
Moteur papillon 1,5 ohm +- 5%
Electrovanne purge canister 25 ohms +- 10%
Bobines d'allumage primaire : 0,5 ohm
Bobines d'allumage Secondai ...
Doublure de traverse avant de plancher
arrière
Le remplacement de cette pièce est une opération
complémentaire au remplacement du plancher cabine
pour une collision latérale.
Vous trouverez dans la méthode un dessin de la pièce
en position pour information.
Les soudures à réaliser ...
