Revue technique automobile Renault Trafic: Moteur
Outillage indispensable
Clé de vidange moteur

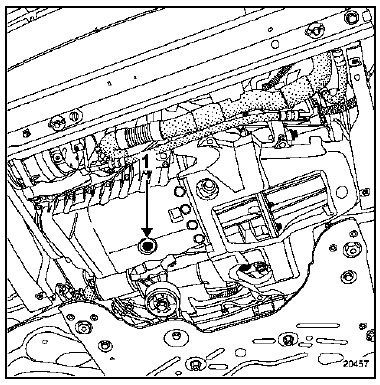

Vidange : bouchon (1)

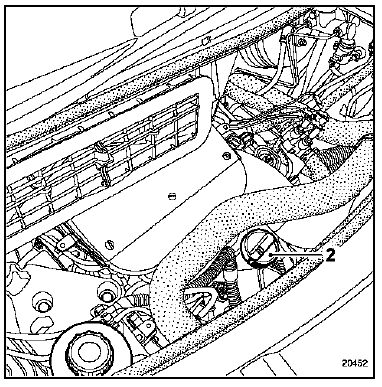

Remplissage : bouchon (2)

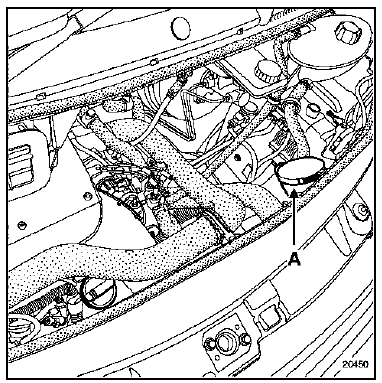

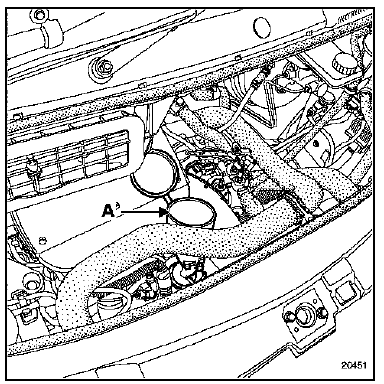

Le remplissage de l'huile moteur s'effectue à l'aide de l'entonnoir (a); ouvrir les extrémités de l'entonnoir avant de le mettre en place.
Boîte de vitesses
Outillage indispensable
Clé de vidange boîte de vitesses
Vidange : bouchon (1)
Remplissage : bouchon (2)
...
D'autres materiaux:
Tuyau haute pression entre condenseur et evaporateur
Depose
Débrancher la batterie.
Vidanger le circuit de fluide réfrigérant r134a à l'aide de la station de
charge.
Déposer :
L'ensemble groupe motoventilateur,
La vis de fixation sur l'évaporateur à la jonction du tablier,
La calandre,
...
Groupe motoventilateur
Depose
Ouvrir le capot.
Débrancher la batterie.
Déposer le moteur ventilation de chauffage de son
compartiment en dévissant les vis (a).
Déboîter puis faire une légère rotation du boîtier afin
de pouvoir débrancher la connexion d'ali ...
Garniture de porte latérale coulissante
Depose
Déposer la vis de fixation (a) puis la commande d'ouverture intérieure.
A l'aide de l'outil car.1597 Déclipser :
Le bouton de condamnation intérieur (b),
Les cinq agrafes (c) (la partie femelle reste fixée sur le caisson de
porte),
La garnit ...
