Revue technique automobile Renault Trafic: Barillet de porte arrière de chargement
Depose
Déposer :

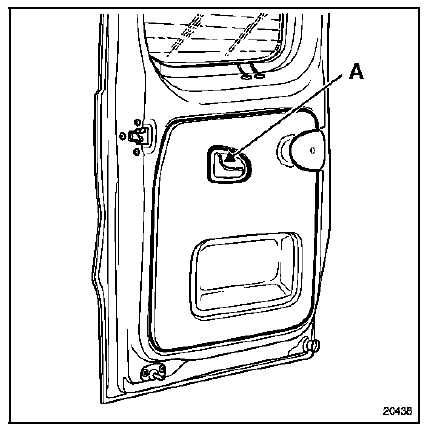

- La vis de fixation (a),
- La commande d'ouverture intérieure.
A l'aide de la pince à dégrafer, déclipser le panneau de garniture.
Déposer :

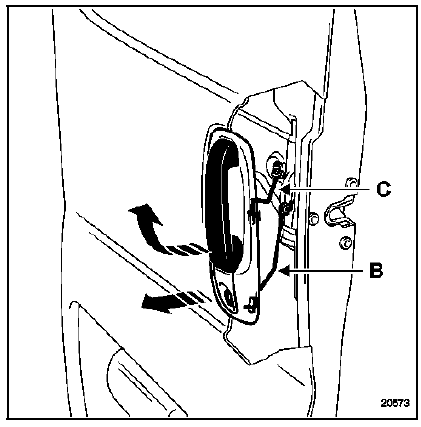

- La tringle de commande de barillet (b),
- La tringle de commande d'ouverture extérieure (c),

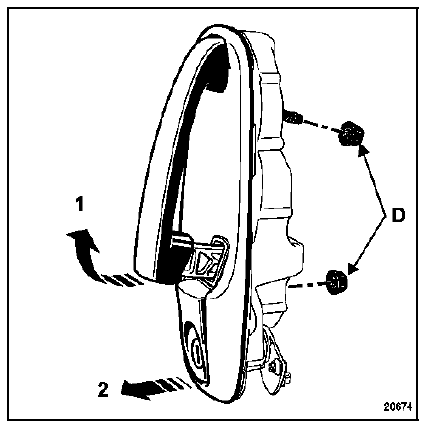

- Les deux écrous de fixation (d),
- La commande d'ouverture extérieure (1), puis (2),
- La platine support barillet,

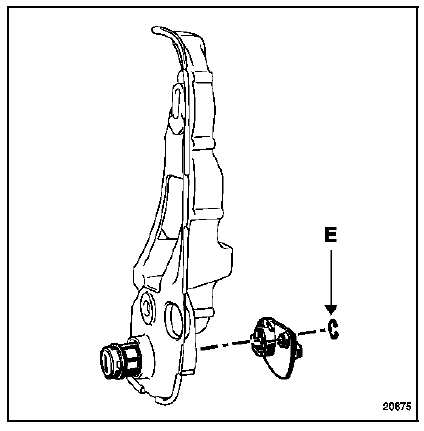

- Le circlips (e).
Dégager le barillet.
