Revue technique automobile Renault Trafic: Serrure de porte arrière de chargement
Depose de la serrure de porte arrière gauche
Déposer :

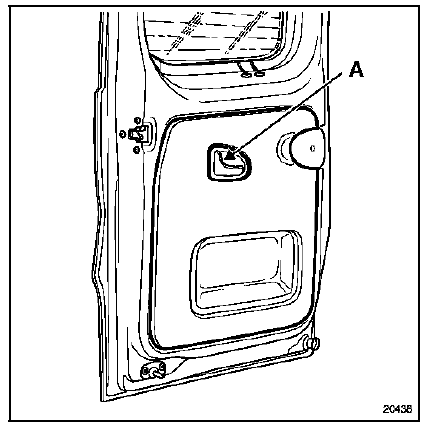

- La vis de fixation (a),
- La commande d'ouverture intérieure.
A l'aide de la pince à dégrafer, déclipser le panneau de garniture.
Déposer :

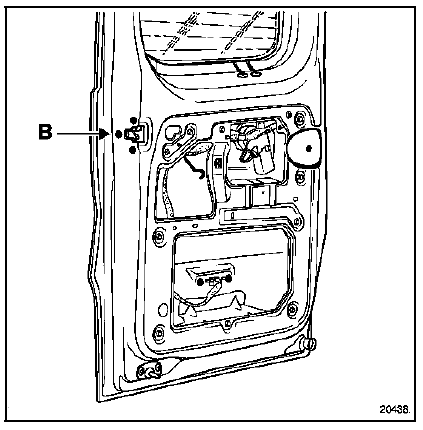

- Les trois vis de fixation (b) de serrure,

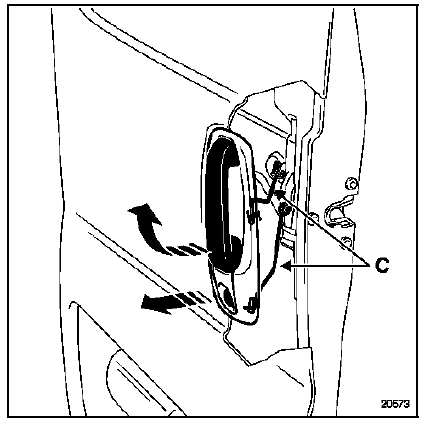

- Les tringles de commande d'ouverture et de barillet (c),
- La serrure.
Depose des serrures de porte arrière droite

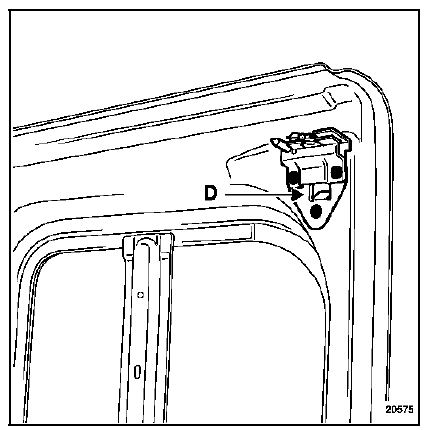

A l'aide d'un tournevis plat déclipser l'arrêt de gaine (d).
Déposer les trois vis de fixation de la serrure supérieure.
Dégager légèrement la serrure de façon à déposer la boule d'arrêt de câble.

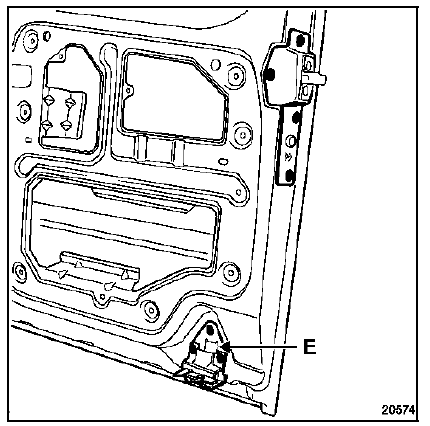

A l'aide d'un tournevis plat déclipser l'arrêt de gaine (e).
Déposer les trois vis de fixation de la serrure inférieure.
Dégager légèrement la serrure de façon à déposer la boule d'arrêt de câble.
Commande d'ouverture extérieure de portes de chargement
Depose
Déposer :
La vis de fixation (a),
La commande d'ouverture intérieure.
A l'aide de la pince à dégrafer, déclipser la garniture de
porte.
...
Barillet de porte arrière de chargement
Depose
Déposer :
La vis de fixation (a),
La commande d'ouverture intérieure.
A l'aide de la pince à dégrafer, déclipser le panneau de
garniture.
...
