Revue technique automobile Renault Trafic: Commande d'ouverture extérieure de portes de chargement
Depose
Déposer :

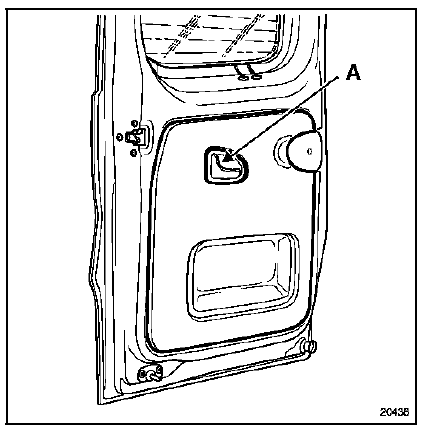

- La vis de fixation (a),
- La commande d'ouverture intérieure.
A l'aide de la pince à dégrafer, déclipser la garniture de porte.
Déposer :

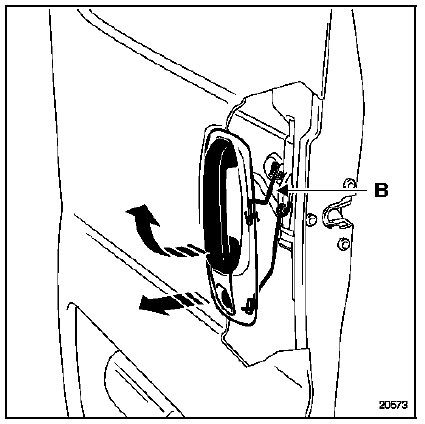

- La tringle de commande d'ouverture (b),

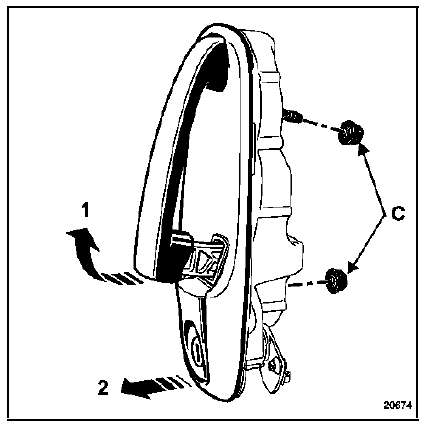

- Les deux écrous de fixation (c) de commande d'ouverture.
Soulever la poignée (1) puis dégager la commande d'ouverture extérieure (2).
Serrure de porte arrière de chargement
Depose de la serrure de porte arrière gauche
Déposer :
La vis de fixation (a),
La commande d'ouverture intérieure.
A l'aide de la pince à dégrafer, d&e ...
