Manuel du conducteur Renault Trafic (Opel Vivaro, Nissan Primastar): Fixation par ceinture de sécurité ou par système isofix

Manuel du conducteur Renault Trafic (Opel Vivaro, Nissan Primastar) / Faites connaissance avec votre véhicule / Siège enfant / Fixation par ceinture de sécurité ou par système isofix

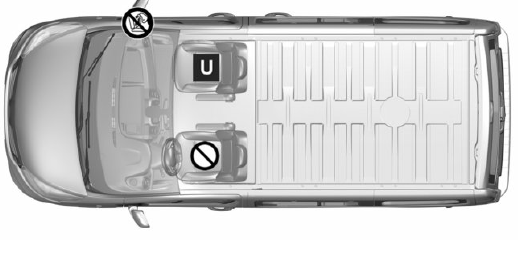

Fourgon 2 places

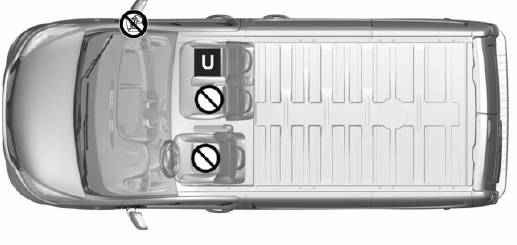

Fourgon 3 places

Fourgon 3 places

Vérifiez l'état de l'airbag

avant Vérifiez l'état de l'airbag avant d'installer un passager ou un siège enfant.

d'un siège enfant. Place interdisant l'installation d'un siège enfant.

Siège enfant fixé à l'aide de la ceinture

ceinture d'un siège homologué Place autorisant la fixation par ceinture d'un siège homologué " universel "

L'utilisation d'un système de sécurité enfant non approprié à ce véhicule ne protégera pas correctement le bébé ou l'enfant. Il risquerait d'être grièvement ou mortellement blessé.

Risque de mort ou de blessures graves : avant d'installer un siège enfant dos route sur la place passager avant, vérifiez que l'airbag est bien désactivé (reportez-vous au paragraphe " désactivation airbag passager avant " en chapitre 1).

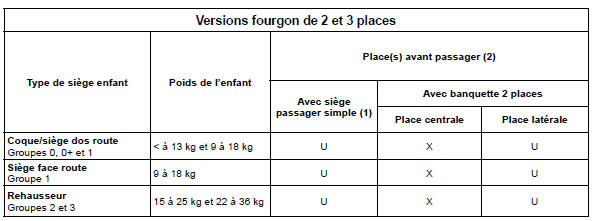

Le tableau ci-dessous reprend les mêmes informations que le visuel de la page précédente afin de respecter la réglementation en vigueur.

X place interdisant l'installation d'un siège enfant de ce type.

X place interdisant l'installation d'un siège enfant de ce type.

U place autorisant la fixation par ceinture d'un siège du commerce homologué " universel " ; vérifiez qu'il se monte.

(1) Siège enfant face à la route, placez le dossier du siège enfant en contact avec le dossier du véhicule. Enlevez l'appui-tête.

Placez le siège du véhicule dans la position la plus reculée et la plus haute, et inclinez légèrement le dossier (25 environ).

Risque de mort ou de blessures graves : avant d'installer un siège enfant dos route sur la place passager avant, vérifiez que l'airbag est bien désactivé (reportez-vous au paragraphe " sécurité enfants : désactivation, activation airbag passager avant " en chapitre 1).

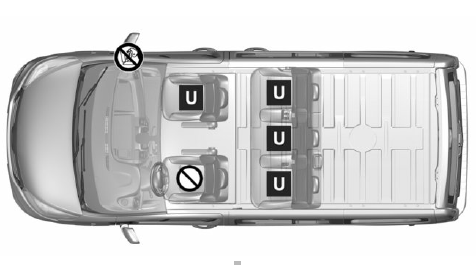

Combi 5 places

Risque de mort ou de

Risque de mort ou de blessures graves : avant d'installer un siège enfant dos route sur la place passager avant, vérifiez que l'airbag est bien désactivé (reportez-vous au paragraphe " sécurité enfants : désactivation, activation airbag passager avant " en chapitre 1).

L'utilisation d'un système de sécurité enfant non approprié à ce véhicule ne protégera pas correctement le bébé ou l'enfant. Il risquerait d'être grièvement ou mortellement blessé.

avant Vérifiez l'état de l'airbag avant d'installer un passager ou un siège enfant.

Siège enfant fixé à l'aide de la ceinture

ceinture d'un siège homologué Place autorisant la fixation par ceinture d'un siège homologué " universel " ;

d'un siège enfant. Place interdisant l'installation d'un siège enfant.

Le tableau ci-dessous reprend les mêmes informations que le visuel de la page précédente afin de respecter la réglementation en vigueur.

  1. Risque de mort ou de blessures graves : avant d'installer un siège enfant dos route sur la place passager avant, vérifiez que l'airbag est bien désactivé (reportez-vous au paragraphe " sécurité enfants : désactivation, activation airbag passager avant " en chapitre 1).

X = place non autorisée à l'installation d'un siège enfant de ce type.

U = place autorisant la fixation par ceinture d'un siège du commerce homologué " universel " ; vérifiez qu'il se monte.

  1. Placez le siège du véhicule dans la position la plus reculée et la plus haute, et inclinez légèrement le dossier (25 environ).
  2. Une nacelle s'installe dans le sens transversal du véhicule et utilise au minimum deux places. Placez la tête de l'enfant du côté opposé à celui de la porte.
  3. Avancez le siège avant du véhicule au maximum pour installer un siège enfant dos à la route, puis reculez-le au maximum sans contact avec le siège enfant.
  4. Siège enfant face à la route, placez le dossier du siège enfant en contact avec le dossier du véhicule. Dans tous les cas, retirez l'appui-tête du siège arrière sur lequel est positionné le siège enfant. Cette action doit être faite avant de placer le siège enfant (reportez-vous au paragraphe "appui-tête arrière" en chapitre 3). Ne reculez pas le siège, devant l'enfant, au-delà du milieu de réglage de ses glissières et n'inclinez pas son dossier au-delà de 25.

Le tableau ci-dessous reprend les mêmes informations que le visuel des pages suivantes afin de respecter la réglementation en vigueur.

  1. Risque de mort ou de blessures graves : avant d'installer un siège enfant dos route sur la place passager avant, vérifiez que l'airbag est bien désactivé (reportez-vous au paragraphe " sécurité enfants : désactivation, activation airbag passager avant " en chapitre 1).

X = place non autorisée à l'installation d'un siège enfant de ce type.

U = place autorisant la fixation par ceinture d'un siège du commerce homologué " universel " ; vérifiez qu'il se monte.

  1. Une nacelle s'installe dans le sens transversal du véhicule et utilise au minimum deux places. Placez la tête de l'enfant du côté opposé à celui de la porte.
  2. Avancez le siège avant du véhicule au maximum pour installer un siège enfant dos à la route, puis reculez-le au maximum sans contact avec le siège enfant.
  3. Siège enfant face à la route, placez le dossier du siège enfant en contact avec le dossier du véhicule. Dans tous les cas, retirez l'appui-tête du siège arrière sur lequel est positionné le siège enfant. Cette action doit être faite avant de placer le siège enfant (reportez-vous au paragraphe "appui-tête arrière" en chapitre 3). Ne reculez pas le siège, devant l'enfant, au-delà du milieu de réglage de ses glissières et n'inclinez pas son dossier au-delà de 25.

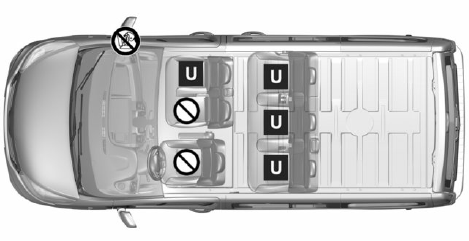

Combi 6 places

Risque de mort ou de

Risque de mort ou de blessures graves : avant d'installer un siège enfant dos route sur la place passager avant, vérifiez que l'airbag est bien désactivé (reportez-vous au paragraphe " sécurité enfants : désactivation, activation airbag passager avant " en chapitre 1).

L'utilisation d'un système de sécurité enfant non approprié à ce véhicule ne protégera pas correctement le bébé ou l'enfant. Il risquerait d'être grièvement ou mortellement blessé.

avant Vérifiez l'état de l'airbag avant d'installer un passager ou un siège enfant.

Siège enfant fixé à l'aide de la ceinture

ceinture d'un siège homologué Place autorisant la fixation par ceinture d'un siège homologué " universel " ;

d'un siège enfant. Place interdisant l'installation d'un siège enfant.

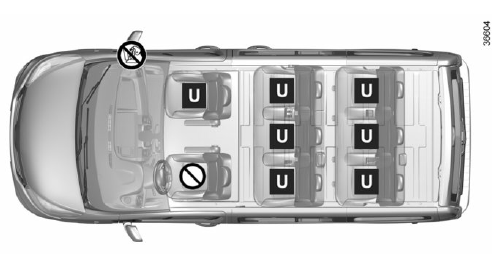

Combi/bus 8 places

Risque de mort ou de

Risque de mort ou de blessures graves : avant d'installer un siège enfant dos route sur la place passager avant, vérifiez que l'airbag est bien désactivé (reportez-vous au paragraphe " sécurité enfants : désactivation, activation airbag passager avant " en chapitre 1).

L'utilisation d'un système de sécurité enfant non approprié à ce véhicule ne protégera pas correctement le bébé ou l'enfant. Il risquerait d'être grièvement ou mortellement blessé.

avant Vérifiez l'état de l'airbag avant d'installer un passager ou un siège enfant.

Siège enfant fixé à l'aide de la ceinture

ceinture d'un siège homologué Place autorisant la fixation par ceinture d'un siège homologué " universel " ;

d'un siège enfant. Place interdisant l'installation d'un siège enfant.

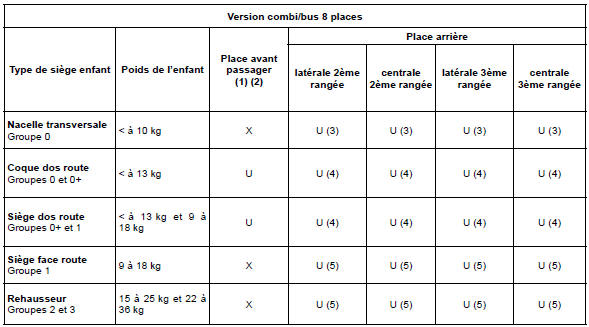

Le tableau ci-dessous reprend les mêmes informations que le visuel de la page précédente afin de respecter la réglementation en vigueur.

  1. Risque de mort ou de blessures graves : avant d'installer un siège enfant dos route sur la place passager avant, vérifiez que l'airbag est bien désactivé (reportez-vous au paragraphe " sécurité enfants : désactivation, activation airbag passager avant " en chapitre 1).

X = place non autorisée à l'installation d'un siège enfant de ce type.

U = place autorisant la fixation par ceinture d'un siège du commerce homologué " universel " ; vérifiez qu'il se monte.

  1. Placez le siège du véhicule dans la position la plus reculée et la plus haute, et inclinez légèrement le dossier (25 environ).
  2. Une nacelle s'installe dans le sens transversal du véhicule et utilise au minimum deux places. Placez la tête de l'enfant du côté opposé à celui de la porte.
  3. Avancez le siège avant du véhicule au maximum pour installer un siège enfant dos à la route, puis reculez-le au maximum sans contact avec le siège enfant.
  4. Siège enfant face à la route, placez le dossier du siège enfant en contact avec le dossier du véhicule. Dans tous les cas, retirez l'appui-tête du siège arrière sur lequel est positionné le siège enfant. Cette action doit être faite avant de placer le siège enfant (reportez-vous au paragraphe "appui-tête arrière" en chapitre 3). Ne reculez pas le siège, devant l'enfant, au-delà du milieu de réglage de ses glissières et n'inclinez pas son dossier au-delà de 25.

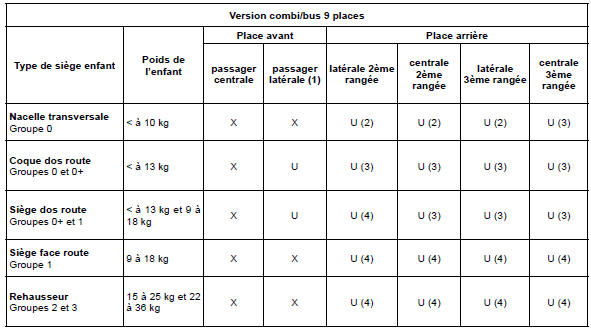

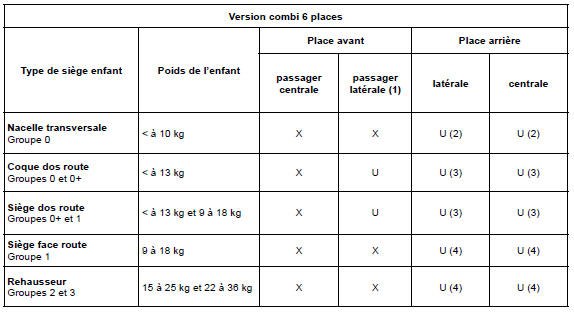

Le tableau ci-dessous reprend les mêmes informations que le visuel des pages suivantes afin de respecter la réglementation en vigueur.

  1. Risque de mort ou de blessures graves : avant d'installer un siège enfant dos route sur la place passager avant, vérifiez que l'airbag est bien désactivé (reportez-vous au paragraphe " sécurité enfants : désactivation, activation airbag passager avant " en chapitre 1).

X = place non autorisée à l'installation d'un siège enfant de ce type.

U = place autorisant la fixation par ceinture d'un siège du commerce homologué " universel " ; vérifiez qu'il se monte.

  1. Une nacelle s'installe dans le sens transversal du véhicule et utilise au minimum deux places. Placez la tête de l'enfant du côté opposé à celui de la porte.
  2. Avancez le siège avant du véhicule au maximum pour installer un siège enfant dos à la route, puis reculez-le au maximum sans contact avec le siège enfant.
  3. Siège enfant face à la route, placez le dossier du siège enfant en contact avec le dossier du véhicule. Dans tous les cas, retirez l'appui-tête du siège arrière sur lequel est positionné le siège enfant. Cette action doit être faite avant de placer le siège enfant (reportez-vous au paragraphe "appui-tête arrière" en chapitre 3). Ne reculez pas le siège, devant l'enfant, au-delà du milieu de réglage de ses glissières et n'inclinez pas son dossier au-delà de 25.

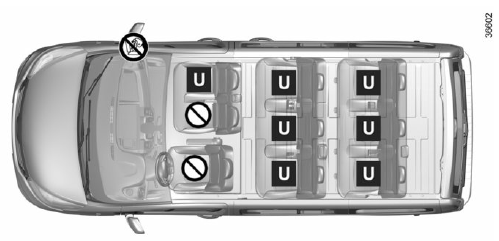

Combi/bus 9 places

Risque de mort ou de

Risque de mort ou de blessures graves : avant d'installer un siège enfant dos route sur la place passager avant, vérifiez que l'airbag est bien désactivé (reportez-vous au paragraphe " désactivation airbag passager avant " en chapitre 1).

L'utilisation d'un système de sécurité enfant non approprié à ce véhicule ne protégera pas correctement le bébé ou l'enfant. Il risquerait d'être grièvement ou mortellement blessé

avant Vérifiez l'état de l'airbag avant d'installer un passager ou un siège enfant.

Siège enfant fixé à l'aide de la ceinture

ceinture d'un siège homologué Place autorisant la fixation par ceinture d'un siège homologué " universel " ;

d'un siège enfant.Place interdisant l'installation d'un siège enfant.

Siège enfant
...

Fixation par système isofix
L'utilisation d'un système de sécurité enfant non approprié à ce véhicule ne protégera pas correctement le bébé ou l'enfant. Il r ...
