Revue technique automobile Renault Trafic: Compensateur de freunage

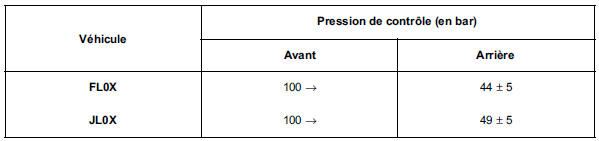

Pression de freinage
Véhicule à vide.
Réservoir de carburant plein.
Conducteur à bord.
Le contrôle s'effectue avec deux manomètres disposés, un branché sur la roue avant gauche et l'autre sur la roue arrière droite.
Nota : pour déterminer la pression du compensateur d'un véhicule en charge, suivre la méthode décrite dans le chapitre 37.
Pneumatiques roues
En utilisation pleine charge et sur autoroute.
Couple de serrage des écrous de
roues : 14,2 dan.M
Voile de jante : 1,2 mm
Freins
...
Hauteur sous coque
Tolérance : +- 7,5 mm
L'écart entre le côté droit et le côté gauche du même essieu d'un véhicule ne
doit pas excéder 5 mm, le cô ...
