Revue technique automobile Renault Trafic: Module de puissance

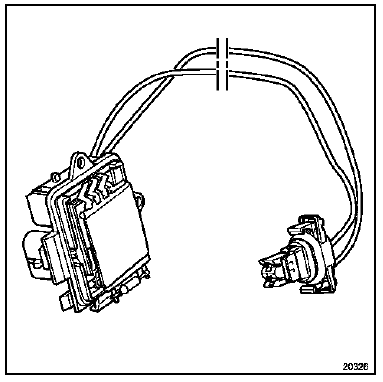

Le module de puissance pilote la vitesse du motoventilateur selon les besoins déterminés par la régulation. Son accès est possible sans la dépose du groupe motoventilateur (gmv).
Depose

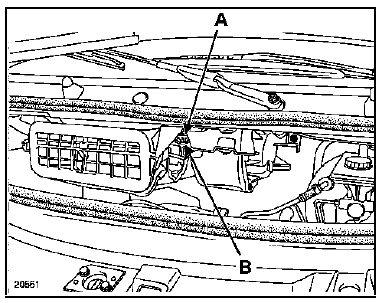

Débrancher les connexions (a) et (b). Dévisser la vis de garniture (gmv). Déposer :
- Le faisceau de câblage,
- La vis de fixation du module de puissance,
- Le module de puissance.
Repose
Procéder en sens inverse de la dépose.
Groupe motoventilateur
Depose
Ouvrir le capot.
Débrancher la batterie.
Déposer le moteur ventilation de chauffage de son
compartiment en dévissant les vis (a).
Déboîter puis faire une ...
