Depose

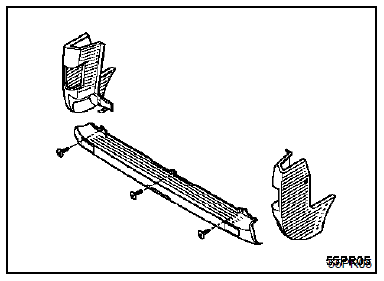

Bouclier arrière partie centrale

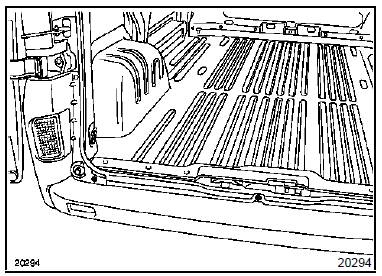

Déposer les trois vis de fixation supérieure.

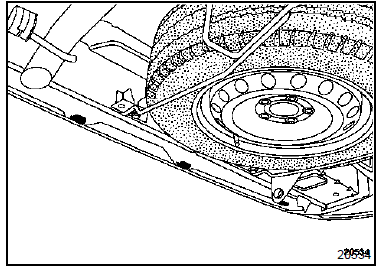

Déclipser les fixations intérieures.

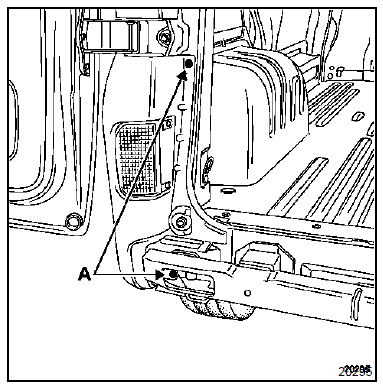

Bouclier arrière partie latérale
Après avoir déposé les feux arrière,

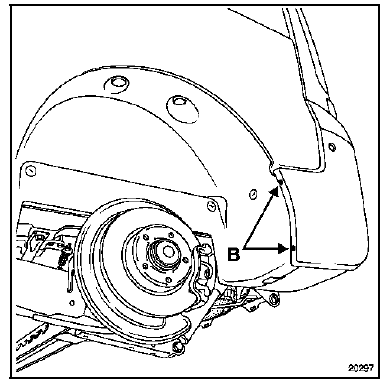

Déposer :

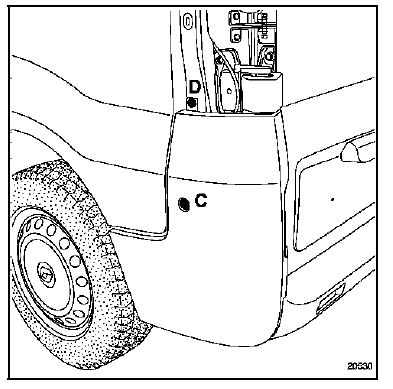

Déclipser l'agrafe (d).
Légende des vignettes utilisées dans le document
Couper au burin
Meuler le cordon ou les points
de soudure.
Meuleuse droite equipee d'Aun disque
bakelite . 75, Epaisseur 1,8 a 3,2 mm.
Fraiser les points de soudure.
Meuleuse droite 20 000 tr/min. Equipee de
fraise spherique .10 Ou 16 mm.
Percer les points de soudure.
Foret &agra ...
Aide
Affectation des voies sur le connecteur du capteur de vitesse
Se placer face au connecteur du capteur de vitesse (détrompeur vers le haut)
:
La voie 1 (à droite) : signal capteur
La voie 2 (à gauche) : alimentation capteur
Utilisation des modes commandes :
Pilotage ...
Boîtier de commande
Côté moteur
Depose
Ouvrir le capot moteur.
Déposer :
Le carter d'insonorisation supérieur de la boîte de
vitesses (modèles concernés) fixé par un clips,
Les deux rotules (a) de commande externe de
vitesses,
Les deux agrafes ( ...
