Revue technique automobile Renault Trafic: Renfort supérieur de côté d'auvent
Le remplacement de cette pièce est une opération de base pour une collision avant.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques de la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

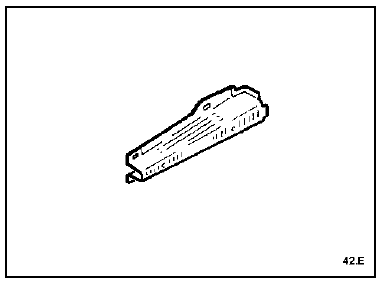

Composition de la piece de rechange
Pièce livrée seule.

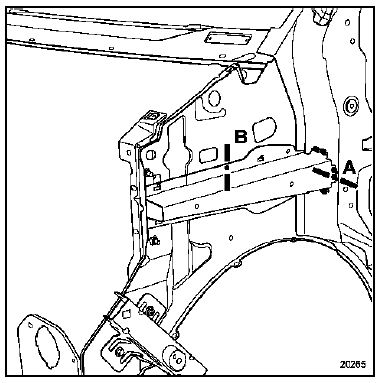

Pieces concernees (épaisseur en mm) :
- Renfort de côté d'auvent 1,5
- Pied avant de cabine 0,9
- Côté d'auvent 1
Nota : il sera nécessaire d'utiliser en interface une colle de calage type m.J.Pro (référence : 77 11 172 676).

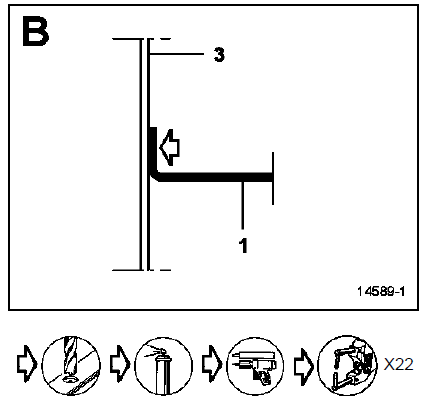

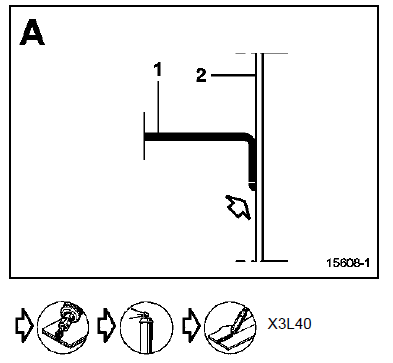

Attention : dans le cas où certains points de soudure ne sont pas réalisables avec la pointeuse, ceux-ci peuvent être remplacés par des bouchons.
Dans ce cas, laisser une réserve (absence de colle) au niveau des zones de soudage.
