Le remplacement de cette pièce est une opération complémentaire aux panneaux arrière par tie avant et arrière pour une collision latérale.

Cette opération s'effectue suivant plusieurs possibilités :

Important : les positions de coupe données dans les méthodes ne peuvent pas être décalées, elles sont déterminées en fonction de celles des doublures et des renforts.

Nota : pour les versions vitrées, le remplacement partiel permet d'éviter le dégrafage complet des panneaux latéraux si ceux-ci sont changés partiellement par coupe dans les montants de vitre.

Il n'y a pas de spécificité méthode pour cette pièce, les liaisons étant toutes réalisables type première monte.

Vous ne trouverez dans la méthode que la position de la coupe pour le remplacement partiel.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

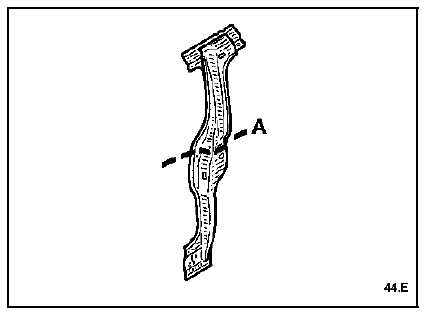

Composition de la piece de rechange

Pièce assemblée avec : renfort baudrier

Renfort enrouleur

Cage plaquette

Plaquette gâche

Pied milieu

Ecrous soudés

Pieces concernees (épaisseur en mm) :

Pieces concernees (épaisseur en mm) :

  1. Pied milieu 1

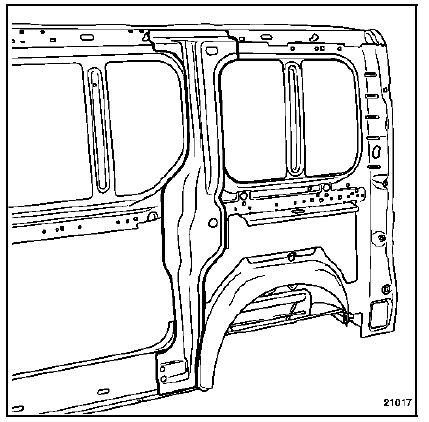

Remplacement complet

Dessin pour information.

Dessin pour information.

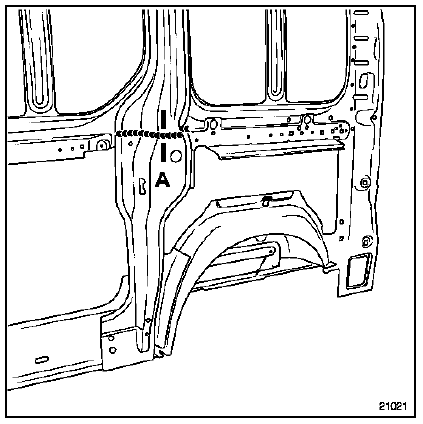

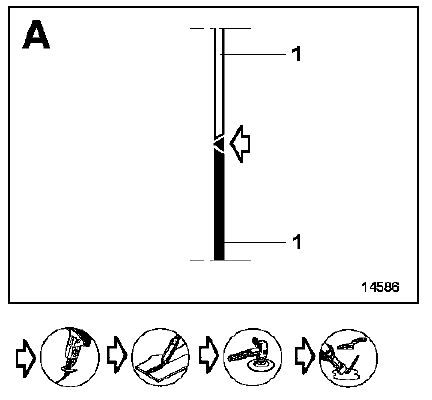

Remplacement partiel
