Revue technique automobile Renault Trafic: Traverse avant de plancher arrière

Revue technique automobile Renault Trafic / Tôlerie / Structure inferieure / Traverse avant de plancher arrière

Le remplacement de cette pièce est une opération complémentaire au remplacement d'une doublure de pied arrière de cabine pour une collision latérale.

Cette opération s'effectue suivant deux possibilités :

Nota : la partie latérale devra être dégrafée sur la pièce de rechange.

Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques de la pièce concernée.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

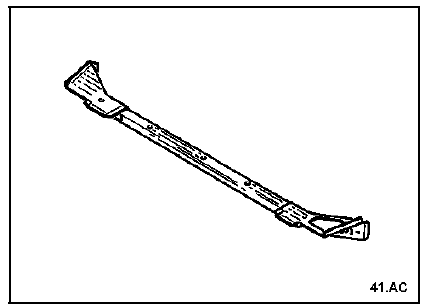

Composition de la piece de rechange

Pièce livrée avec : traverse

Traverses latérales

Ecrous soudés

Goussets latéraux

Plaquettes de fixation

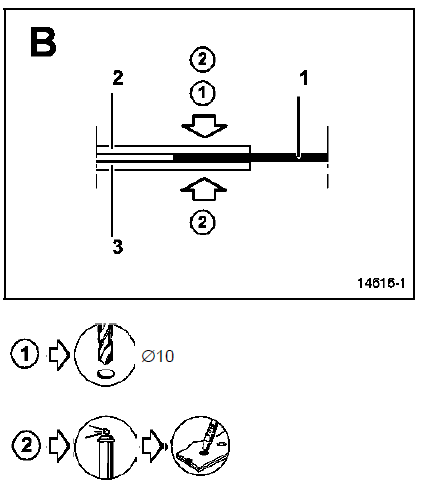

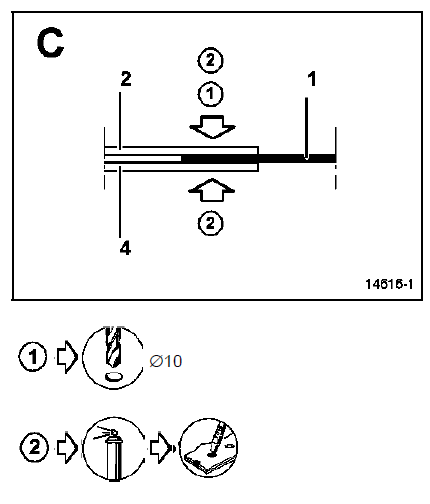

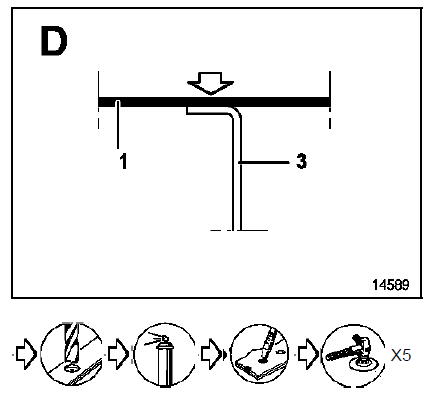

Pieces concernees (épaisseur en mm) :

Pieces concernees (épaisseur en mm) :

  1. Traverse avant de plancher arrière 1,5
  2. Plancher cabine 0,8
  3. Longeron avant 2
  4. Marche pied latéral avant 0,8

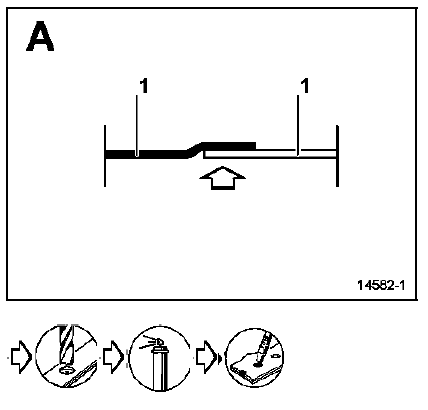

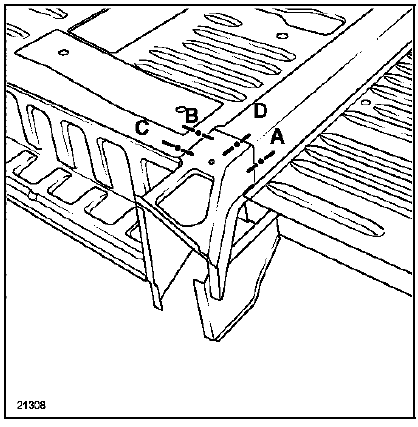

Remplacement partiel

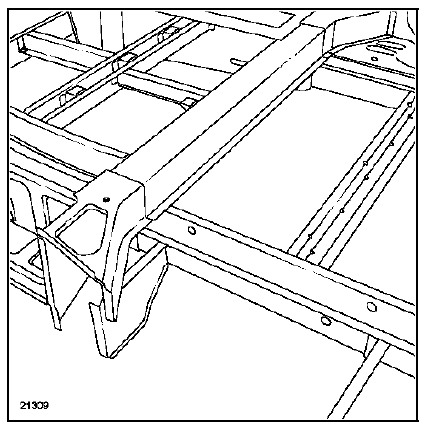

Remplacement complet

Remplacement complet

Dessin pour information uniquement

Dessin pour information uniquement
