Revue technique automobile Renault Trafic: Feux arrière

Revue technique automobile Renault Trafic / Equipement électrique / Eclairage arriere et interieur / Feux arrière

Les feux arrière sont constitués de deux parties : une partie supérieure (feu de position, feu de stop et clignotant) et une par tie inférieure (feu de recul et feu de brouillard).

Depose des feux (partie supérieure)

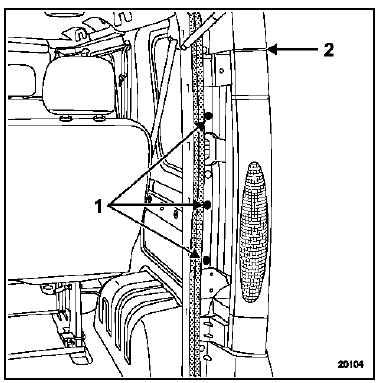

Déposer les vis de fixation (1).

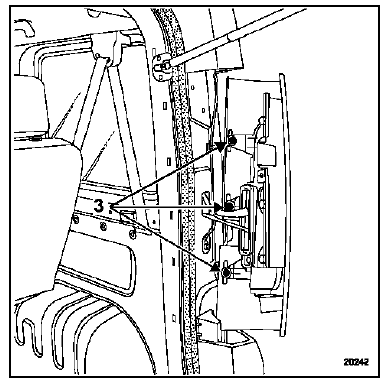

Pivoter le feu afin de le dégager de ses pions (3).

Pivoter le feu afin de le dégager de ses pions (3).

Débrancher les connecteurs.

Débrancher les connecteurs.

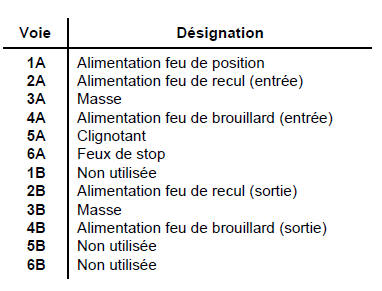

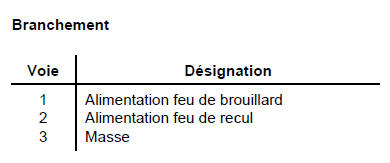

Branchement

Branchement

Nota : l'alimentation du feu de brouillard et du feu de

Nota : l'alimentation du feu de brouillard et du feu de recul, transite par la platine du feu supérieur.

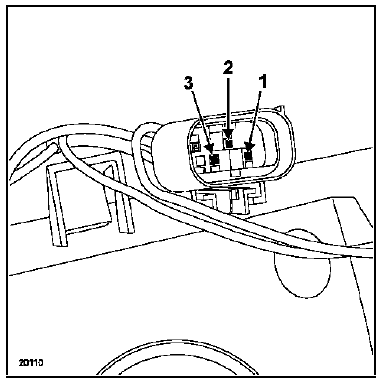

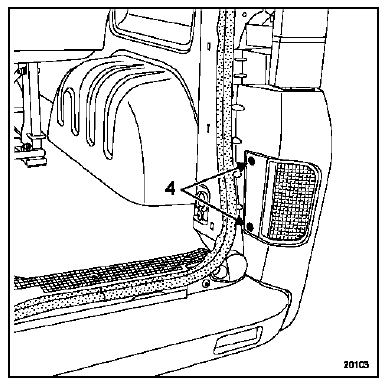

Depose des feux (partie inférieure) déposer les vis de fixation (4). Débrancher le connecteur. Dégager le bloc de feux.

Nota : l'alimentation du feu de brouillard et du feu de

Nota : l'alimentation du feu de brouillard et du feu de recul, transite par la platine du feu supérieur.
