Depose - repose

Depose - repose

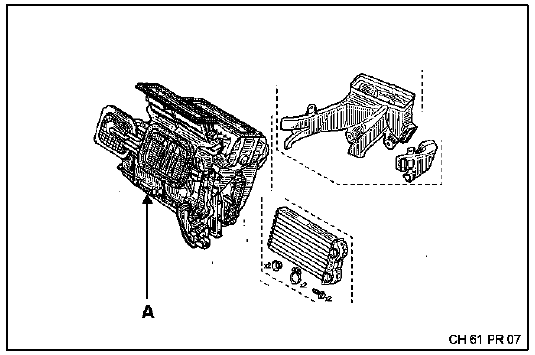

Le boîtier répartiteur d'air (a) est accessible après la dépose de la planche de bord et de la poutre de renfort de l'habitacle. Suivre les instructions de dépose - repose dans le chapitre 62 "déposerepose du boîtier évaporateur".

Important : avant de reconnecter le coussin airbag, il est nécessaire d'appliquer la procédure de contrôle de fonctionnement du système :

Reglage et repartition de la puissance de chauffage

Il existe deux possibilités pour faire varier la puissance de chauffage :

La variation du débit d'air est réalisée au niveau du tableau de commande par l'utilisateur. La variation de la température d'air est obtenue par les différents réglages du volet de mixage. Dans le boîtier répartiteur l'air est dérivé selon la position du volet de mixage, passe dans le radiateur de chauffage puis est mélangé à l'air froid pour obtenir la température d'air souhaitée par l'utilisateur. La répartition et la diffusion de l'air dans l'habitacle sont assurées par :
