Depose

Côté compartiment moteur

Placer une pince durit sur chaque tuyau d'eau avant les purgeurs aérotherme.

Côté habitacle

Pour la dépose du radiateur il ne faut pas effectuer de dépose de la planche de bord.

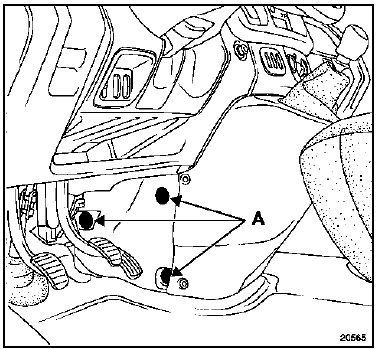

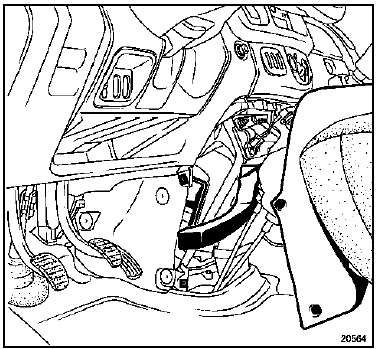

Déposer la console centrale (voir chapitre "tableau de commande"). Déconnecter le contacteur de feux de détresse. Déclipser les trois clips (a) du cache latéral gauche avec le conduit d'air.

Installer un récipient sous le radiateur afin de vider

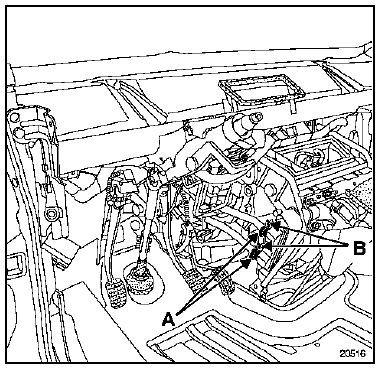

Installer un récipient sous le radiateur afin de vider celui-ci. Desserrer les deux colliers (a) des tuyaux du circuit d'eau du radiateur. Déboîter les deux tuyaux d'eau. Dévisser les deux vis (b) de maintien radiateur puis retirer celui-ci.

Repose

Repose

Procéder à l'inverse de la dépose.

Remplacer les deux joints de canalisation radiateur et replacer correctement les deux colliers.
