Revue technique automobile Renault Trafic: Traverse inférieure extrême arrière

Revue technique automobile Renault Trafic / Tôlerie / Structure inferieure / Traverse inférieure extrême arrière

Le remplacement de cette pièce est une opération complémentaire à la jupe arrière pour une collision arrière.

Cette opération s'effectue suivant deux possibilités :

Nota : il n'y a pas de spécificité méthode pour cette pièce, les liaisons étant toutes réalisables comme à l'origine.

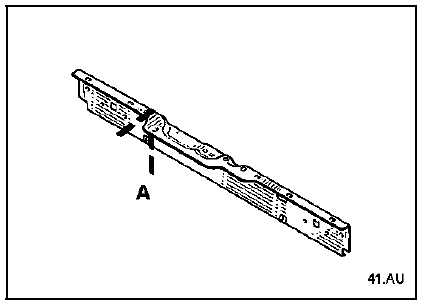

Vous ne trouverez dans la méthode que la position de la coupe pour le remplacement partiel.

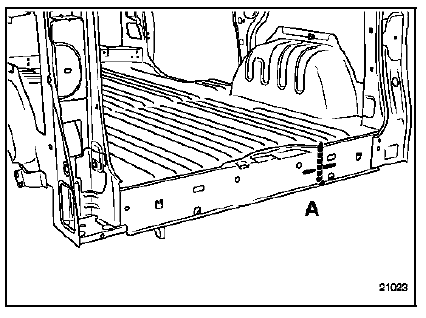

La position de la coupe donnée ci-après ne peut pas être décalée, elle est donnée en fonction des positions des renforts internes et des trous des différentes pièces.

Elle peut s'effectuer de façon symétrique selon le côté ou l'importance du choc.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

Composition de la piece de rechange

Pièce livrée seule.

Pieces concernees (épaisseur en mm) :

Pieces concernees (épaisseur en mm) :

  1. Traverse inférieure extrême arrière 1,5

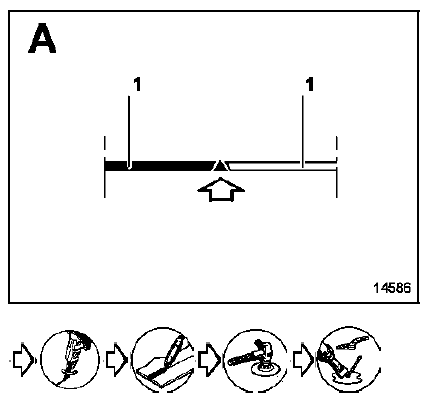

Remplacement partiel

Important : afin d'améliorer la tenue, il est conseillé

Important : afin d'améliorer la tenue, il est conseillé de réaliser quelques points de bouchonnage supplémentaires au niveau des accostages avec le longeron arrière.
