Revue technique automobile Renault Trafic: Disque de frein

Outillage specialise indispensable

Fre. 823 Repousse piston de frein

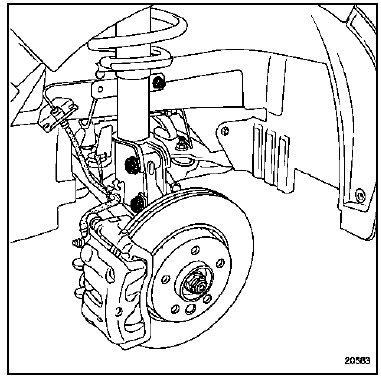

Depose

Depose

• La roue avant,
• Les vis de fixation de l'étrier.

Dégager l'étrier et les plaquettes.

Suspendre l'étrier sans plier le flexible.

Déposer :

• Les vis de fixation du support d'étrier,
• Le support d'étrier,
• La vis de fixation du disque de frein,
• Le disque de frein.

Vérifier :

• L'état du flexible et le remplacer si nécessaire,
• L'état des plaquettes (en cas de remplacement, il est impératif de changer aussi les plaquettes du côté opposé),
• L'état du disque (en cas de remplacement, il est impératif de changer aussi le disque du côté opposé et les plaquettes),
• L'état et le montage des cache-poussière des pistons,
• L'état des cache-poussière des guides.

Nettoyer les surfaces d'appui du disque, l'étrier et le support.

Repose

Repousser le piston dans l'étrier à l'aide de l'outil fre. 823.

Reposer :

• Le disque de frein,
• La vis de fixation du disque,
• Le support d'étrier,
• Les vis du support d'étrier,
• Les plaquettes,
• L'étrier,
• Les vis de fixation de l'étrier.

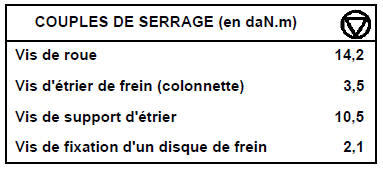

Serrer au couple préconisé :

• Les vis du support d'étrier,
• Les vis de l'étrier.

Appuyer plusieurs fois sur la pédale de frein, afin de mettre en contact les pistons, les plaquettes et les disques.

Vérifier le niveau de liquide de frein.

Reposer la roue avant.

Serrer au couple préconisé les vis de roue.
