Revue technique automobile Renault Trafic: Potentiomètre d'accélérateur
Generalites
Le potentiomètre de pédale d'accélérateur est solidaire de la pédale d'accélérateur. Son remplacement entraîne le remplacement de la pédale d'accélérateur.
Depose

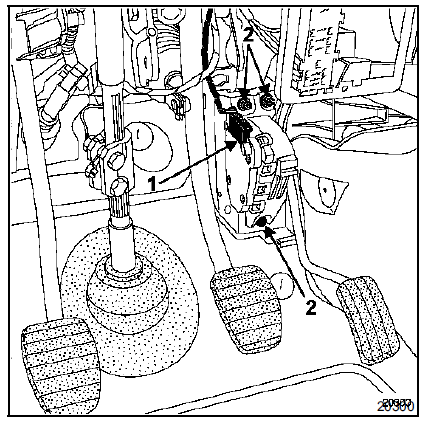

Débrancher :
- La batterie,
- Le connecteur (1) de la pédale d'accélérateur.
Déposer :
- Les trois vis (2) de fixation de la pédale,
- La pédale.
Repose
Procéder à la repose en sens inverse de la dépose.

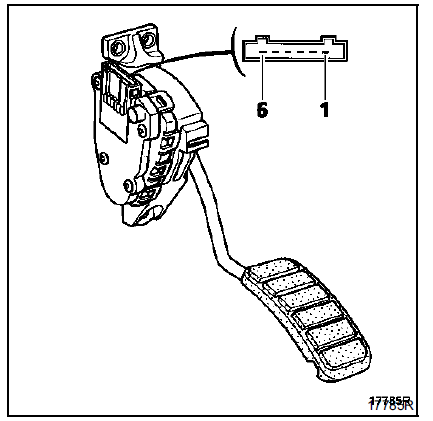

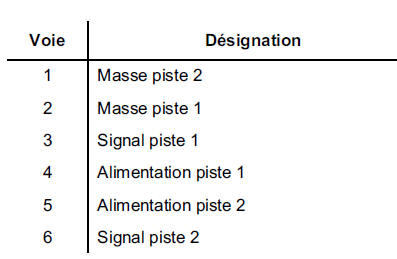

Affectation des voies :
Nota : un défaut sur le potentiomètre de position de pédale d'accélérateur entraîne un régime de ralenti ou de fonctionnement modifié (voir chapitre 13 "correction de régime de ralenti").
