Revue technique automobile Renault Trafic: Garniture de dossier
Depose
Déposer le dossier. Déclipser les deux caches de guide de repose-tête.
Dégager les bandes de retenue de coiffe arrière puis avant.

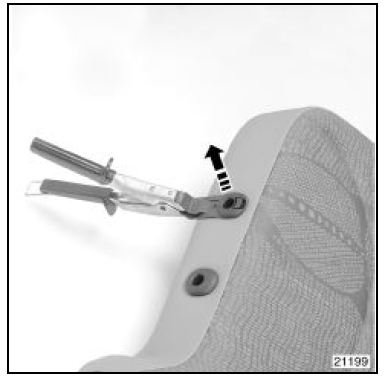

Rabattre simultanément l'avant et l'arrière de la coiffe vers la partie supérieure du dossier. La coiffe est maintenue par du velcro (a) en partie avant du dossier. Couper les agrafes (b). Dégager la coiffe.

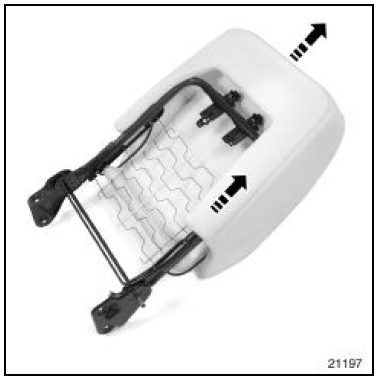

Déposer la mousse.
Garniture d'assise
Depose
Déposer :
Le siège,
Le dossier de siège.

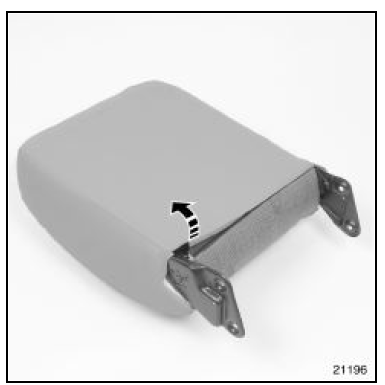

Dégager les bandes de retenue inférieures de coiffe
d'assise.
Couper :
Les agrafes en partie ...
