Revue technique automobile Renault Trafic: Garniture d'assise
Depose
Déposer :
- Le siège,
- Le dossier de siège.

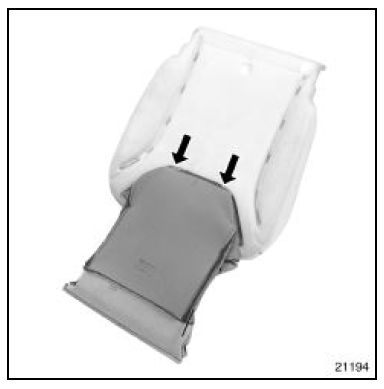

Dégager les bandes de retenue inférieures de coiffe d'assise.

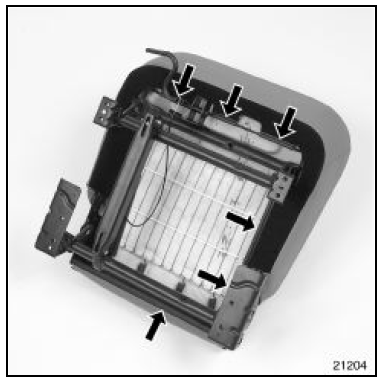

Couper :
- Les agrafes en partie latérale,
- Les agrafes en partie avant.
Dégager :
- La coiffe,
- La mousse.
Repose

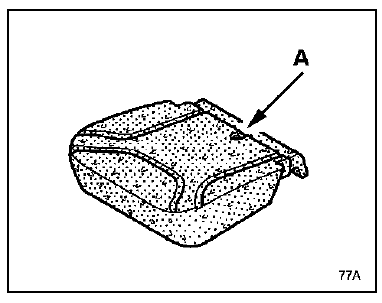

Particularite : sur les véhicules équipés d'une nappe chauffante, il sera nécessaire de percer la mousse d'assise en (a), pour le passage du faisceau électrique de nappe chauffante.
Garniture de dossier
Depose
Déposer le dossier.
Déclipser les deux caches de guide de repose-tête.

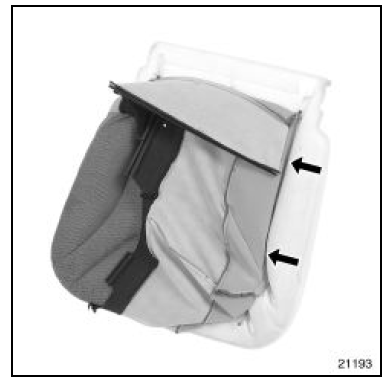

Dégager les bandes de retenue de coiffe arrière puis
avant.
Rabattre si ...
