Depose de la serrure

Nota : pour effectuer cette opération, il n'est pas nécessaire de déposer la banquette.

Rabattre le dossier.

Rabattre le dossier. Dégager les bandes de retenue autour de la serrure.

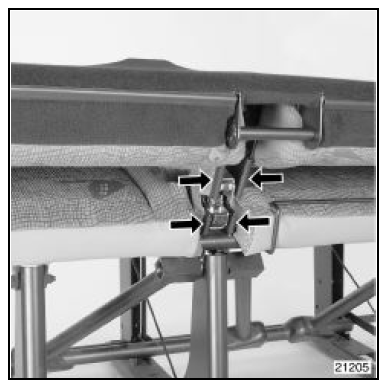

Déposer les deux vis de fixation (a) de la serrure.

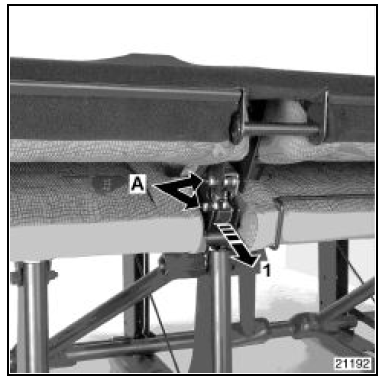

Déposer les deux vis de fixation (a) de la serrure. Dégager la serrure (1) et déclipser le câble de commande.

Depose de la palette de commande

Pour effectuer cette opération, il faut préalablement déposer la serrure.

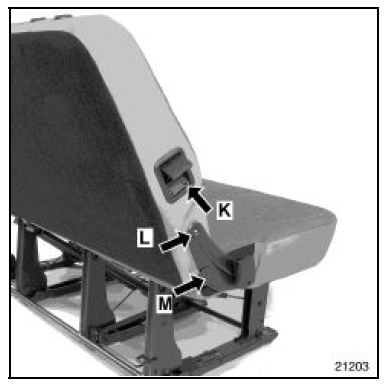

Déposer les trois vis de fixation (b) de la palette ;

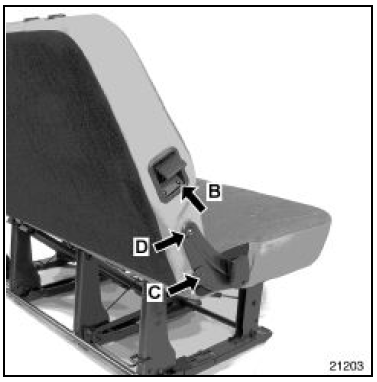

Déposer les trois vis de fixation (b) de la palette ; désaccoupler le câble, de chaque côté du siège, déposer :

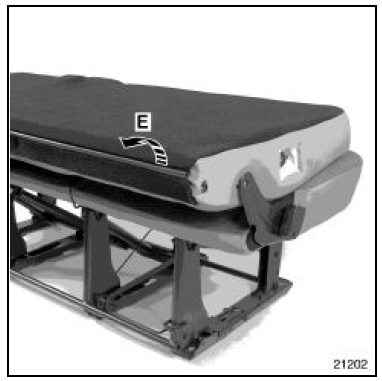

Rabattre le dossier et dégager la bande de retenue (e)

Rabattre le dossier et dégager la bande de retenue (e) de la coiffe de dossier.

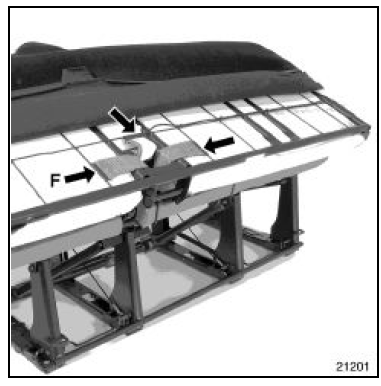

Rabattre simultanément l'avant et l'arrière de la coiffe

Rabattre simultanément l'avant et l'arrière de la coiffe jusqu'à mi-hauteur. Dégager les trois bandes de retenue (f).

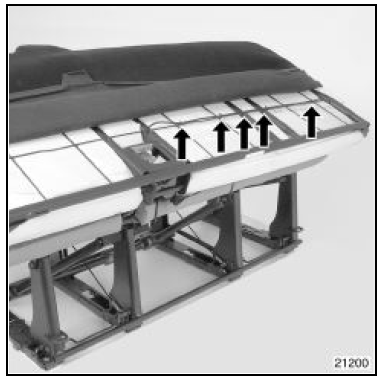

Couper les cinq colliers de maintien du câble de

Couper les cinq colliers de maintien du câble de commande, puis dégager celui-ci.

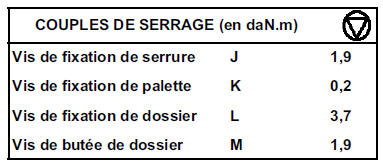

Repose

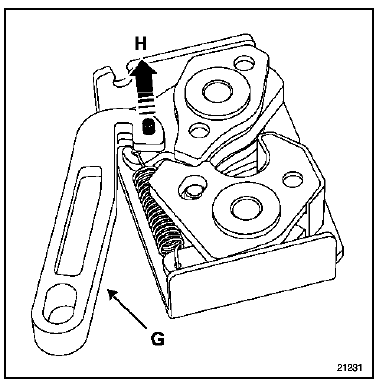

Nota : pour monter la serrure neuve, déposer la

Nota : pour monter la serrure neuve, déposer la goupille (h) ; dégager le renvoi (g).

Important :

Important :

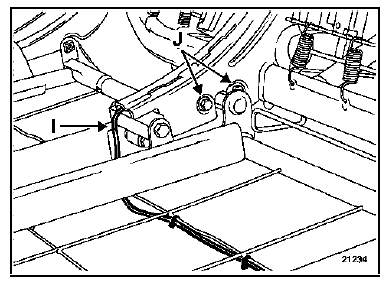

Respecter le cheminement du câble de commande (i). Remplacer les colliers de maintien.
