Manuel du conducteur

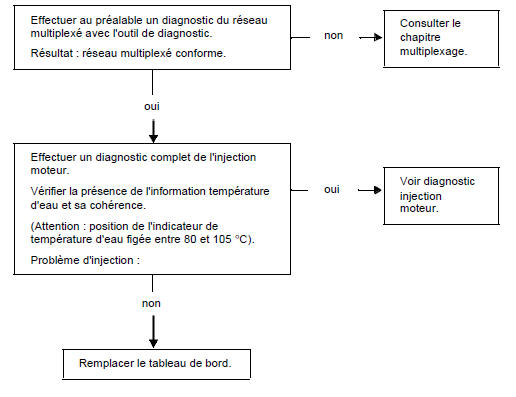

Indicateur de température
d'eau et / ou compte tours à zéro
emetteur du message : calculateur d'injection

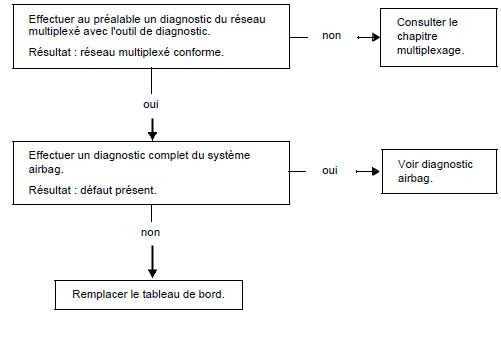

Témoin de défaut airbag et
service allumé emetteur de message : calculateur d'airbag

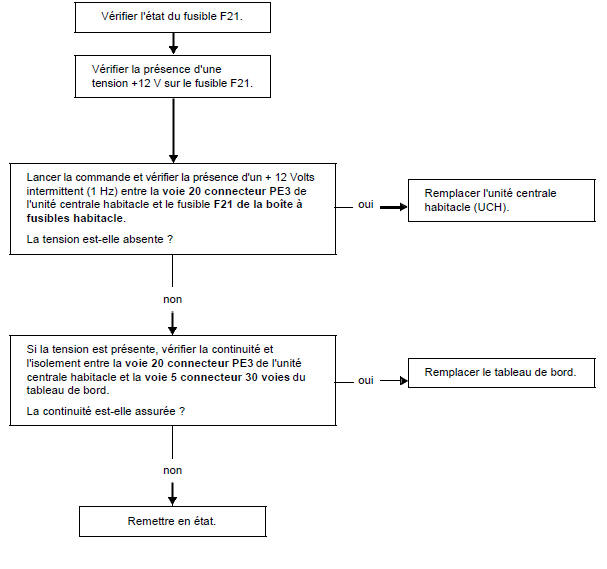

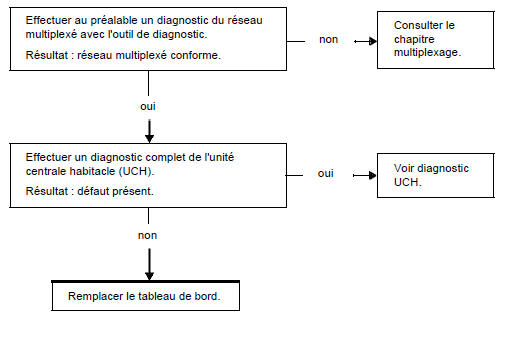

Indicateur d'état des
ouvrants et / ou dégivrage ne s'allume pas emetteur du message : unité centrale
habitacle
Témoin esp / service /
airbag / bva si présent / g.P.L. Si présent indicateur de température d'eau et
compte tours à zéro

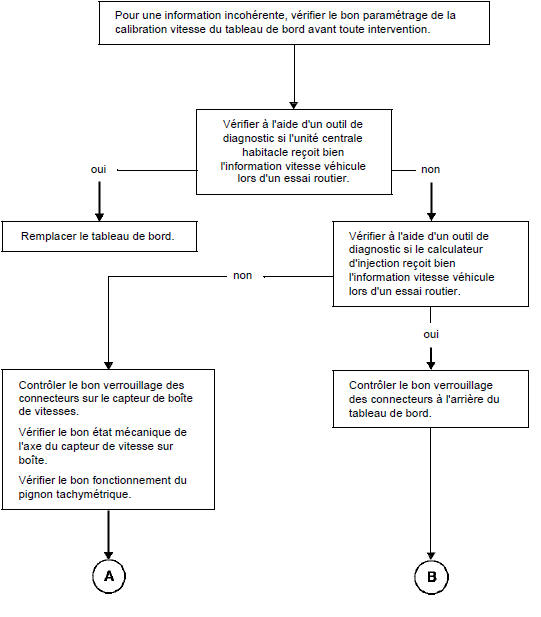

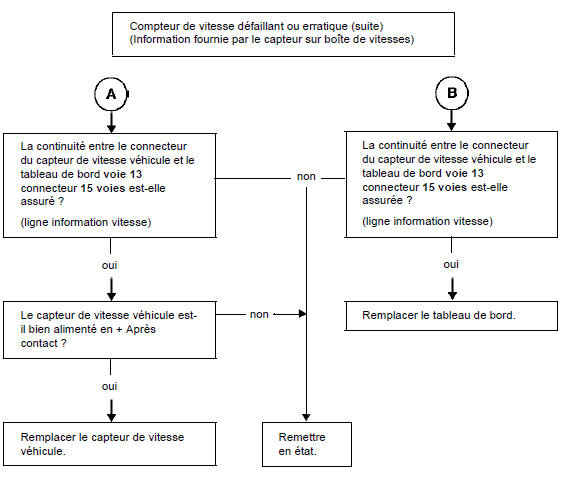

Compteur de vitesse
défaillant ou incohérent, information fournie par le capteur sur boîte de
vitesses

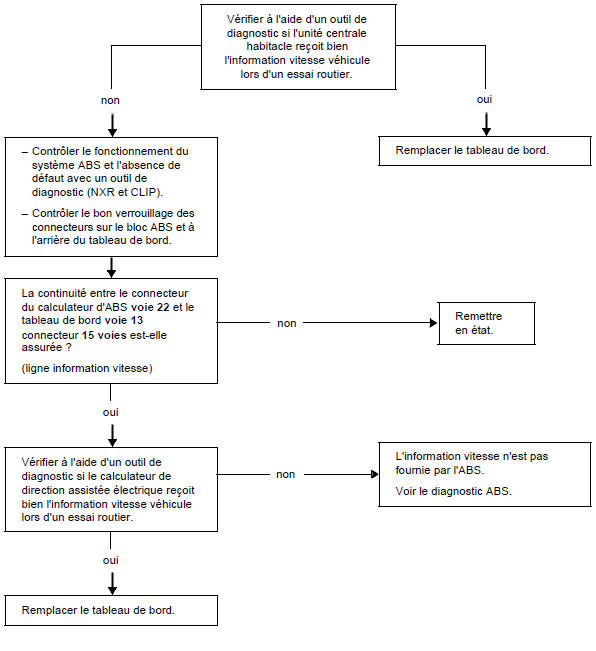

Compteur de vitesse
défaillant ou incohérent (information fournie par l'abs)
Pas d'information niveau
d'essence sur récepteur à aiguille (réservoir non vide) avec allumage réserve
Aiguille du récepteur niveau
de carburant reste au maximum (contact mis), réservoir non plein
Condition
En cas d 'anomalie détectée par le tableau de bord, un allumage du témoin h en mode test adac est généré au bout de 100 secondes après la mise du contact.

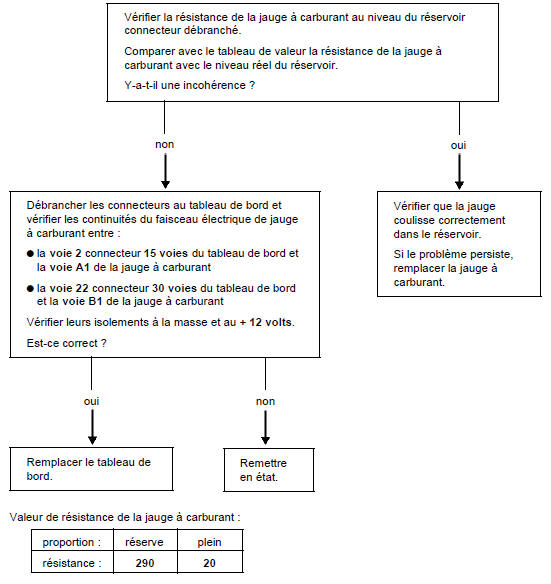

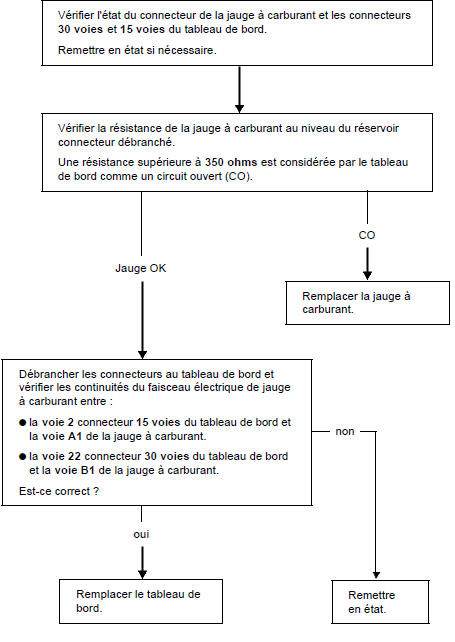

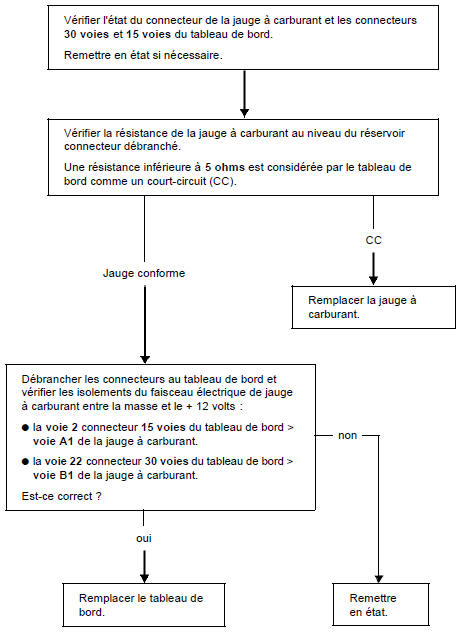

Indicateur de niveau de
carburant bloqué quel que soit le niveau de carburant sans allumage du témoin de
réserve
Condition
En cas de test de l'indicateur avec une jauge déposée, il est nécessaire de couper et de remettre le contact entre chaque variation pour que le tableau de bord puisse faire une nouvelle mesure.

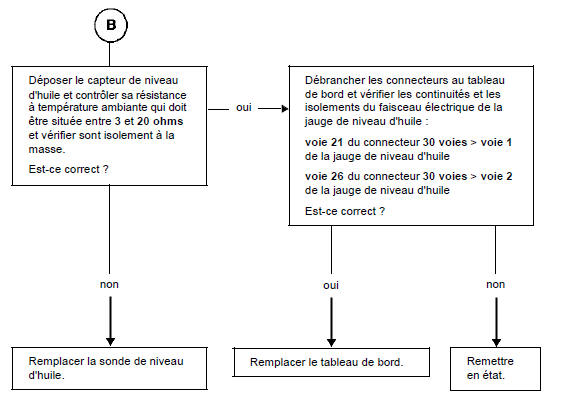

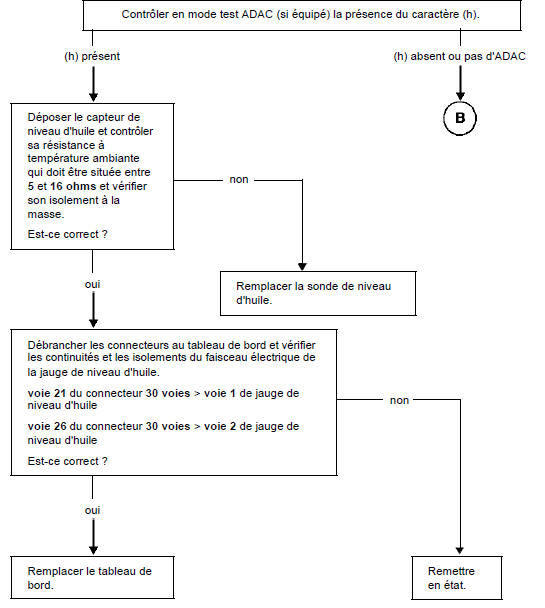

Indication niveau d'huile
absente ou erronée et allumage témoin
service
Condition
L'indication d'huile ne sera correcte que si le véhicule est sur une aire plane, le rafraîchissement de la mesure sera effectué après une coupure contact de plus d'une minute.

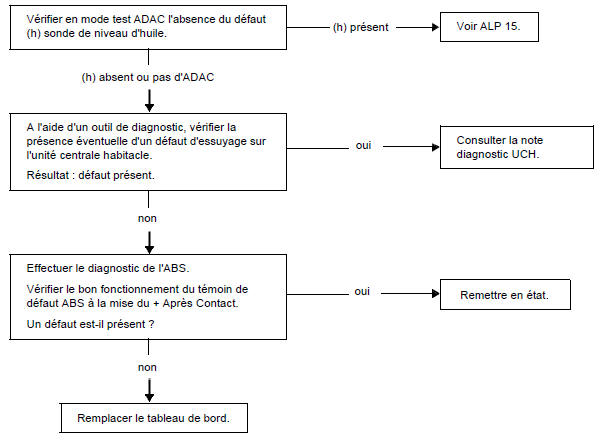

Indication niveau d'huile absente ou erronée

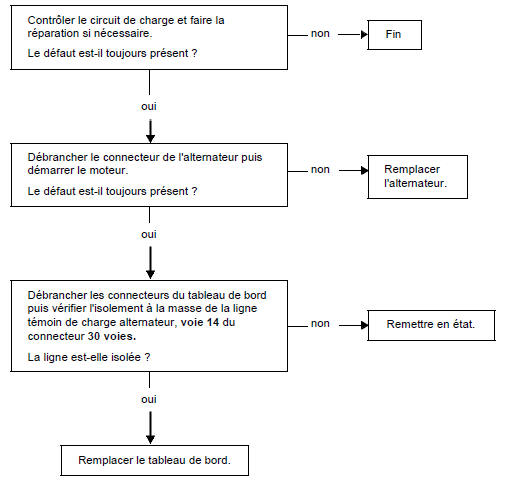

Témoins de charge batterie
et stop restent allumés

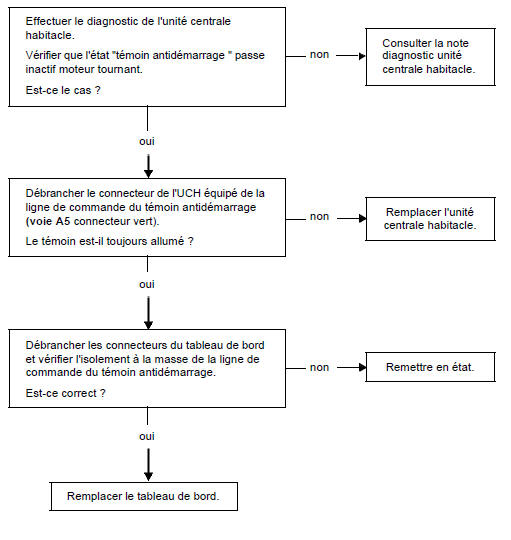

Témoin antidémarage reste
allumé
Témoin antidémarrage reste
éteint

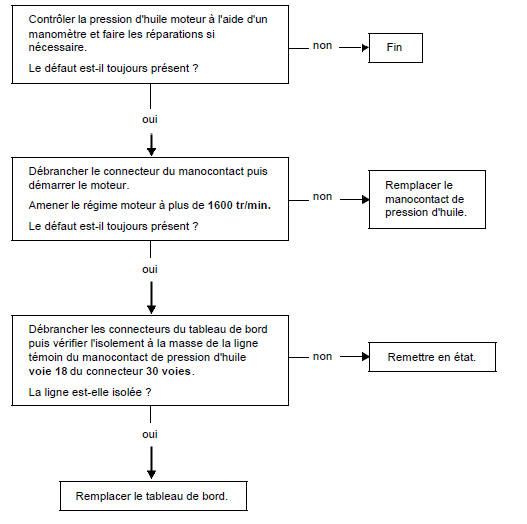

Témoin d'alerte pression
d'huile et stop s'allument
Attention
Le tableau de bord ne prend en compte l'information manocontact d'huile uniquement pour un régime moteur supérieur à 1600 tr/min.

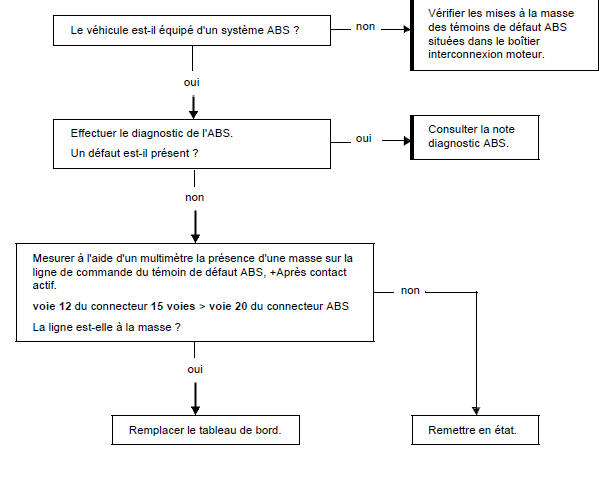

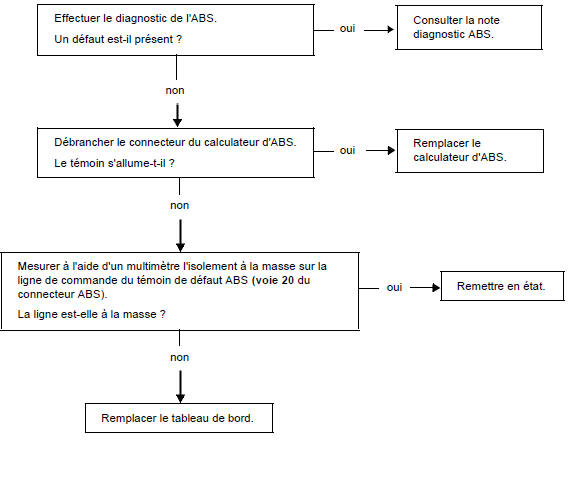

Témoin d'abs reste allumé
Témoin d'abs reste éteint

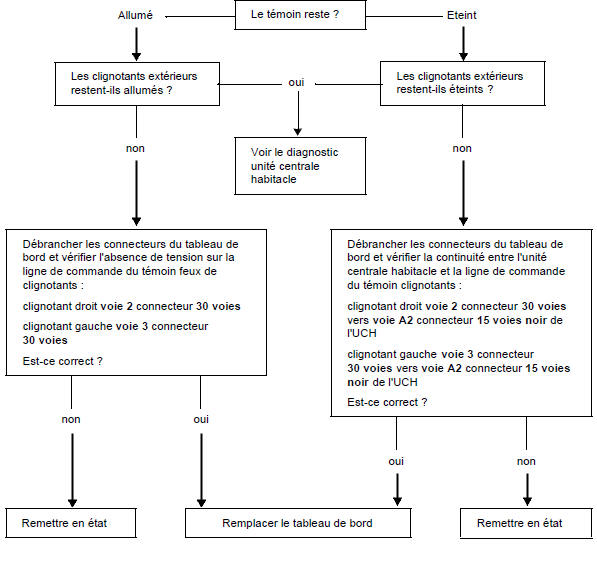

Clignotant et témoin de
clignotants restent allumés ou éteints

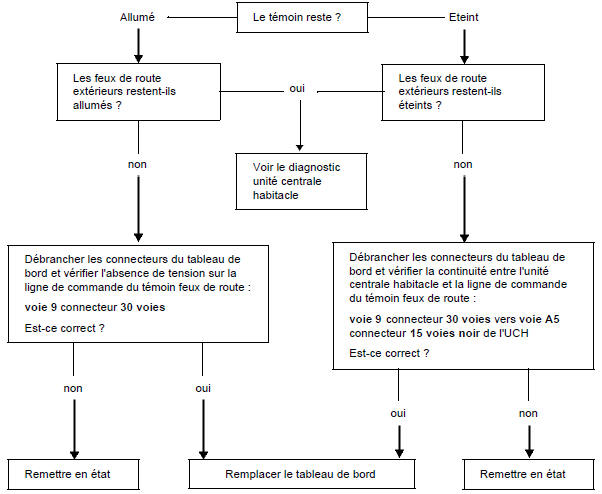

Témoin de feux de route
reste allumé ou éteint

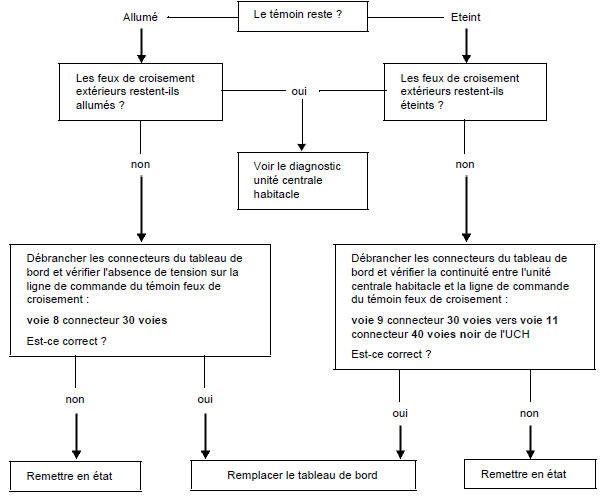

Témoin de feux de croisement
reste allumé ou éteint

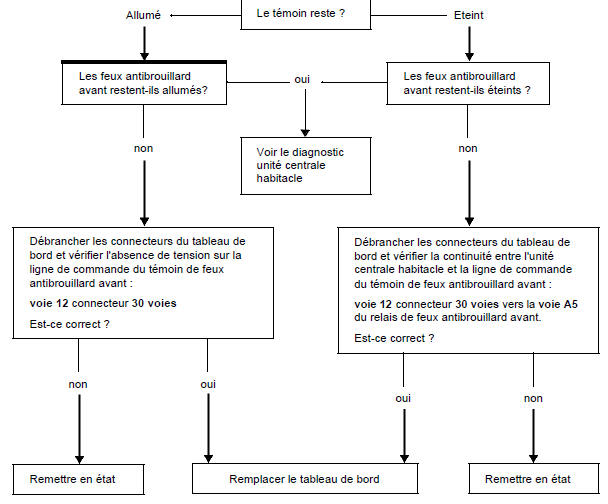

Témoin de feux
antibrouillard avant reste allumé ou éteint

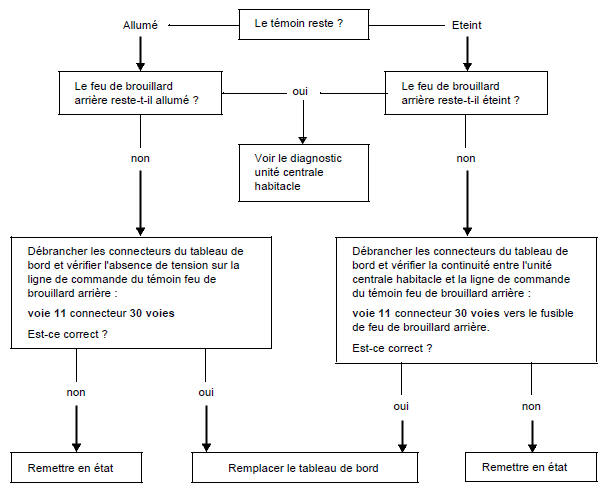

Témoin de feu de brouillard
arrière reste allumé ou éteint

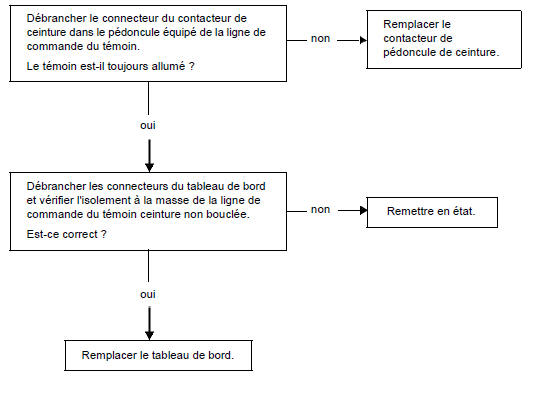

Témoin de ceinture non
verrouillée reste allumé

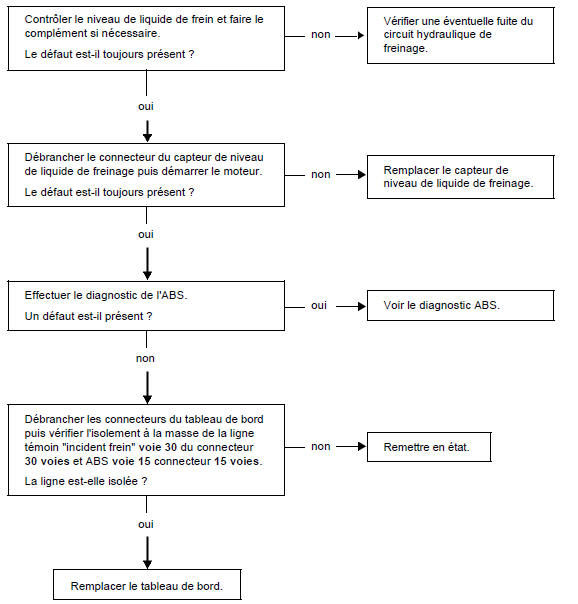

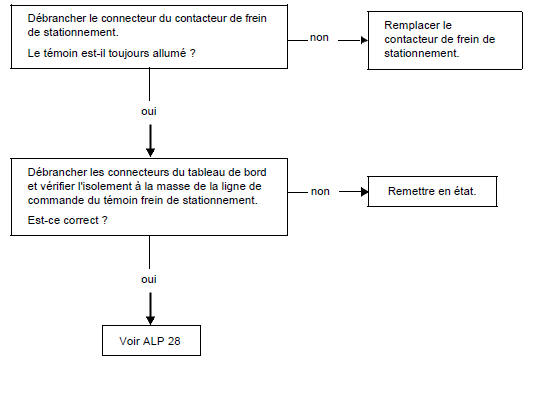

Témoin incident frein reste
allumé sans allumage témoin stop
Allumage des témoins incident
frein et stop
Le témoin service reste
allumé

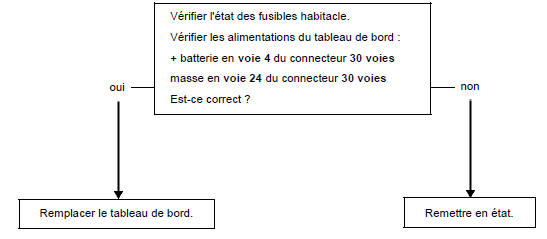

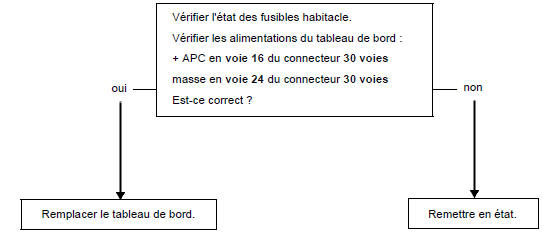

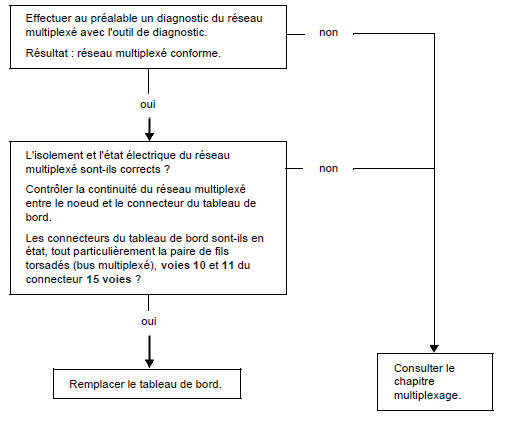

Le tableau de bord ne
fonctionne pas
Adac et kilométrage partiel
se remettent à zéro à chaque coupure du contact
