Ce sont des références provisoires destinées à remplacer les principales, lorsque ces dernières ont été affectées par le choc.

Ces points permettent de soutenir le véhicule en complément à une référence principale du côté du choc, et n'ont qu'une relative précision d'alignement véhicule.

Important : ces points ne sont à utiliser que dans les cas précités, il est inutile de les mettre en place lorsque les références principales (a et b) sont correctes.

Cette fonction de référence complémentaire peut également être remplie par les points de contrôles des extrémités de longeron avant pour le choc arrière et inversement.

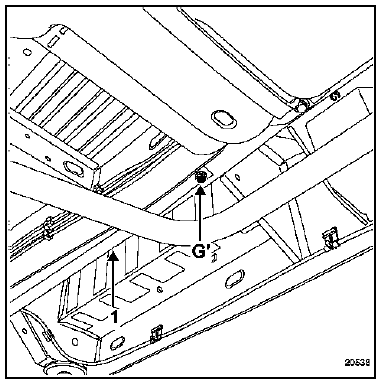

G - extremite arriere de longeron avant

Ce point a également une fonction de référence de

Ce point a également une fonction de référence de positionnement lors du remplacement d'une partie arrière de longeron avant.

Nota : la dépose du tirant (1) est nécessaire pour l'accès au trou.
