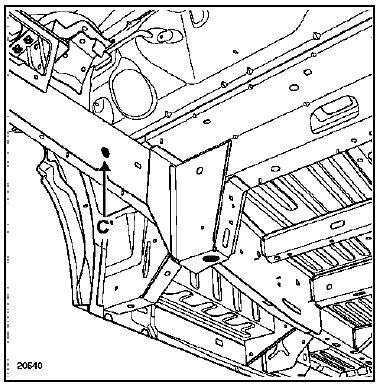

C - fixation avant de berceau avant

Le calibre est centré et fixé dans le trou de fixation de

Le calibre est centré et fixé dans le trou de fixation de berceau.

Il est à utiliser lors du remplacement d'un longeron avant partiel ou complet.

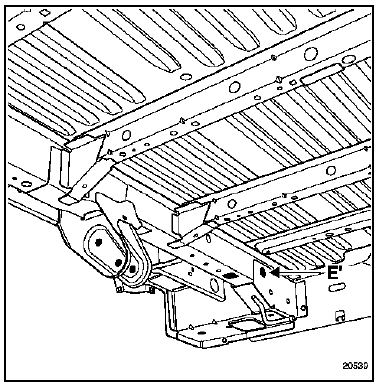

E - fixation d'amortisseur arriere

Le calibre est centré et fixé dans l'axe de l'amortisseur.

Le calibre est centré et fixé dans l'axe de l'amortisseur.

Il est à utiliser lors du remplacement d'un longeron arrière partiel ou complet.

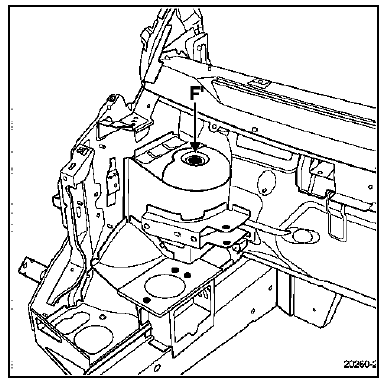

F - fixation superieure d'amortisseur avant

Le calibre est en appui sous la coupelle d'amortisseur

Le calibre est en appui sous la coupelle d'amortisseur et se centre dans le trou de fixation de l'amortisseur.

Il est à utiliser lors du remplacement du passage de roue.

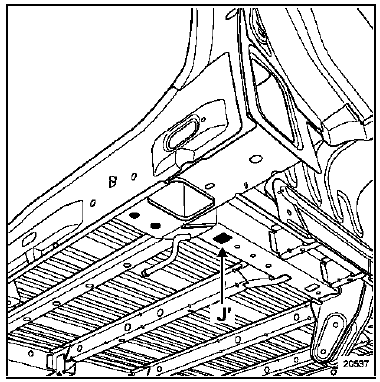

J - extremite de longeron arriere

Le calibre vient en appui sous le longeron et est centré

Le calibre vient en appui sous le longeron et est centré dans le trou pilote.

Il peut être utilisé avec mécanique en place, pour la remise en ligne du longeron, mais cela nécessite la dépose de l'amortisseur.

Il est également utilisé avec mécanique déposée, dans les mêmes conditions, pour le remplacement du longeron.

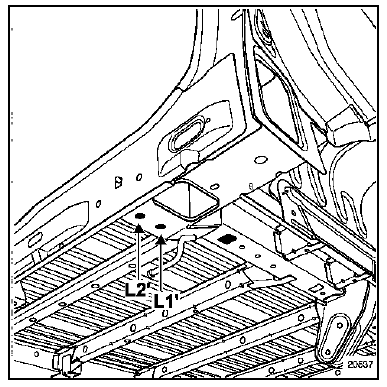

L - traverse extreme arriere

Le calibre vient en appui sous le boîtier de fixation

Le calibre vient en appui sous le boîtier de fixation d'amortisseurs, puis est centré dans les trous de fixation de l'attelage de remorque.

Il est utilisé pour le remplacement de l'ensemble jupe traverse arrière avec ou sans mécanique.

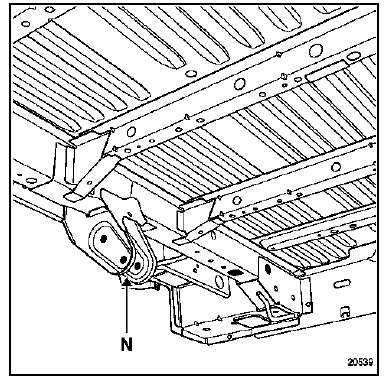

N - fixation de tirant lateral de train arriere

Le calibre est centré et fixé dans l'axe du tirant latéral

Le calibre est centré et fixé dans l'axe du tirant latéral de train arrière.

Il est à utiliser lors du remplacement :

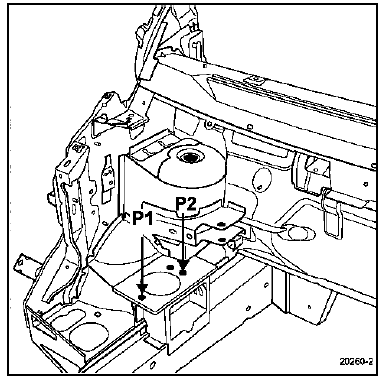

P - fixation moteur

Le calibre vient se placer par-dessus l'appui moteur, il

Le calibre vient se placer par-dessus l'appui moteur, il se centre dans les trous de fixation du patin.

Il est à utiliser avec mécanique déposée pour le remplacement d'un demi-bloc avant.

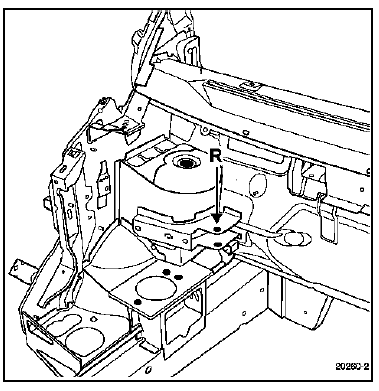

R - fixation tirant moteur

Le calibre vient se placer dans la chape du tirant, il se

Le calibre vient se placer dans la chape du tirant, il se fixe en lieu et place de celui-ci.

Il est à utiliser pour la mise en référence géométrique de la chape de tirant.

References des outillages specifiques

References complementaires de mise en assiette
Ce sont des références provisoires destinées à remplacer les principales, lorsque ces dernières ont été affectées par le choc. Ces points p ...

References des outillages specifiques

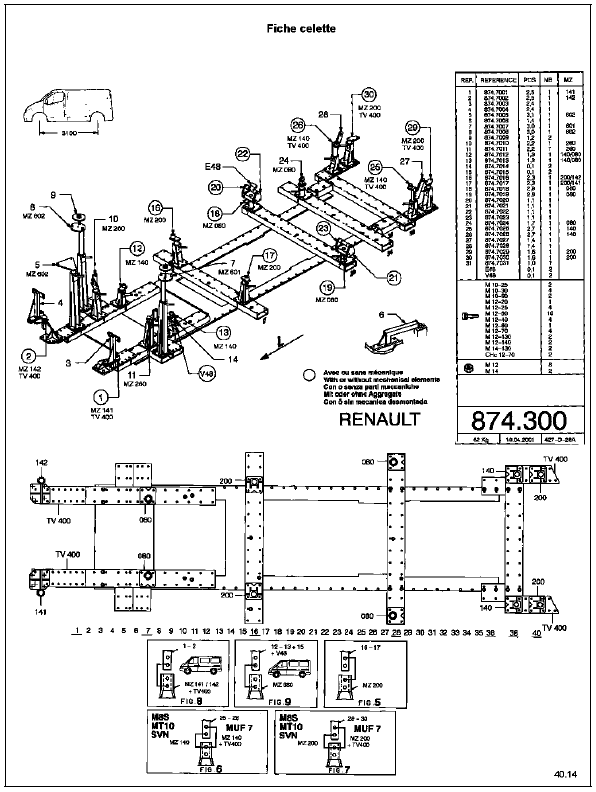

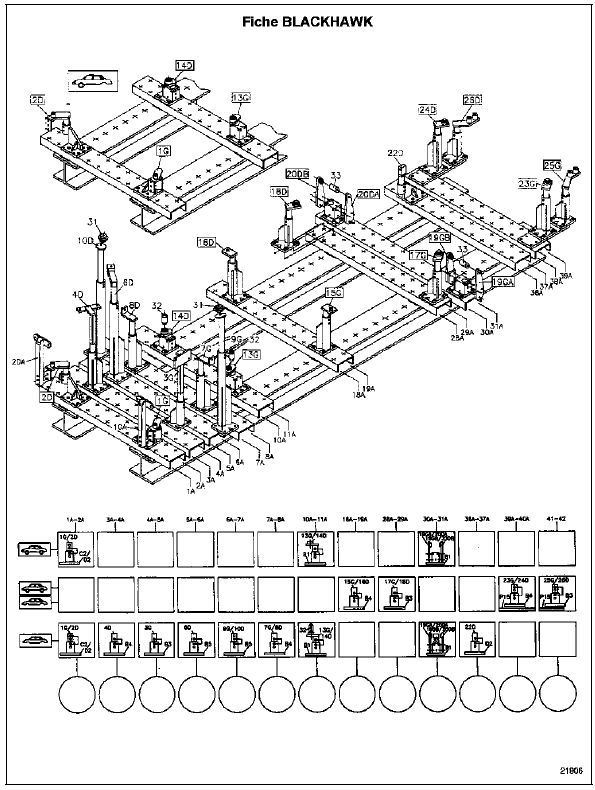

Celette Pièces fournisseur Têtes spécifiques pour système mz Commander à : celette s.A. B.P. 9 38026 Vienne Référence fournisseur : 874.300 ...
