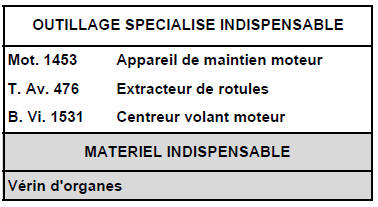

Depose

Mettre le véhicule sur un pont à deux colonnes.

Débrancher la batterie.

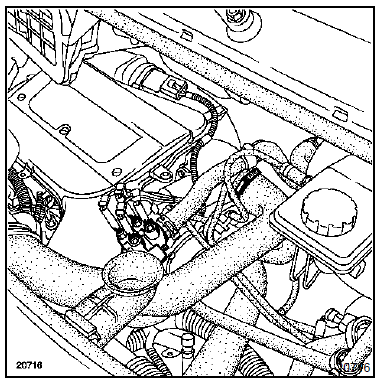

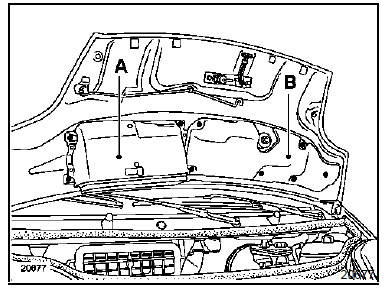

Ouvrir le capot et déposer :

• Le boîtier de filtre à particules (a),
• Le boîtier d'eau (b),

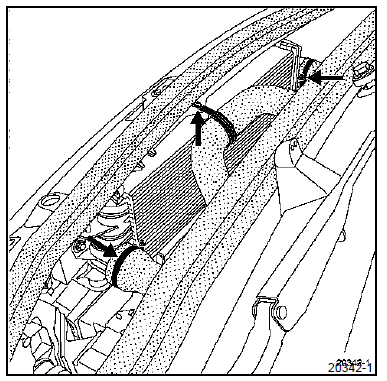

• Les durit échangeur air-air,

• Le bloc de préchauffage d'eau sans ouvrir les deux durit afin de libérer la patte de levage côté volant moteur,
• Le réservoir de liquide de refroidissement de son support (sans toucher aux durit) le maintenir attaché mais mobile.

Vidanger le réservoir de liquide de frein à l'aide d'une seringue jusqu'au raccord des tuyaux d'émetteur d'embrayage.

Débrancher :

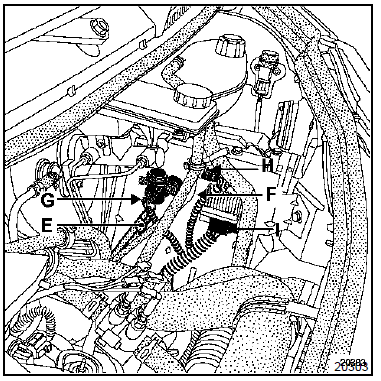

• Les durit (e) et (f),
• Les connectiques (g), (h) et (i).

Déboîter le tuyau d'entrée d'air du filtre.

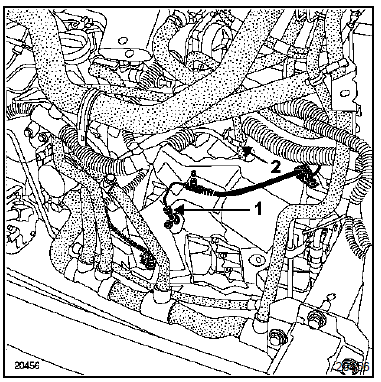

Débrancher le tuyau récepteur d'embrayage (1).

Déclipser le tuyau de reniflard (2).

Déposer :

• Le carter d'insonorisation supérieur de la boîte de vitesses (faire attention de ne pas déboîter le conduit de mise à l'air),

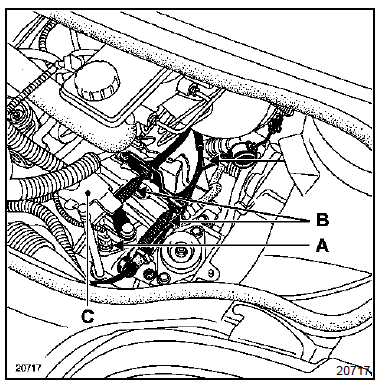

• Le connecteur de marche arrière (a),
• Les câbles de commande de vitesses (b).

Dégrafer les deux faisceaux électriques de leur support de boîte de vitesses (c).

Attacher les faisceaux électriques pour faciliter la Dépose de la boîte de vitesses.

Déposer :

• Les roues avant,
• Les protections sous moteur (centrale et avant),

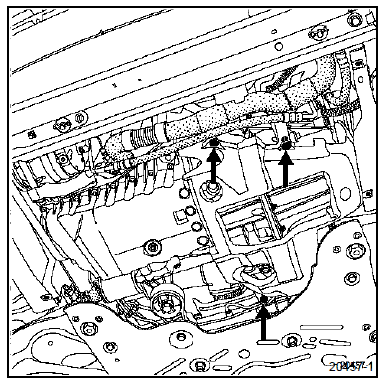

• Les carters d'insonorisation de la boîte de vitesses (partie inférieure et arrière).

Déconnecter le ventilateur.

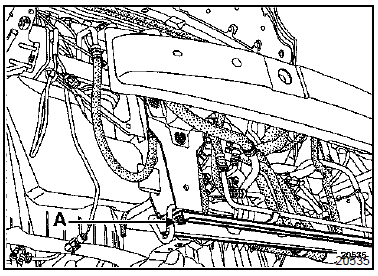

Déconnecter la traverse du radiateur vis (a) et incliner l'ensemble vers l'avant, l'attacher afin de pouvoir déposer le carter d'insonorisation boîte (partie avant) (laisser l'ensemble radiateur/ventilateur sur la traverse lors de l'intervention).

Nota : cette manipulation s'effectue sur les véhicules équipés du conditionnement d'air (pour le car ter d'insonorisation avant).

Vidanger la boîte de vitesses.

Déposer :

• Les protections latérales gauche et droite des pareboue,
• Les étriers de frein en fixant ceux-ci au ressort de suspension pour protéger le flexible,
• Les câbles de capteurs de roue (équipement abs),

Côté gauche du véhicule

Déposer :

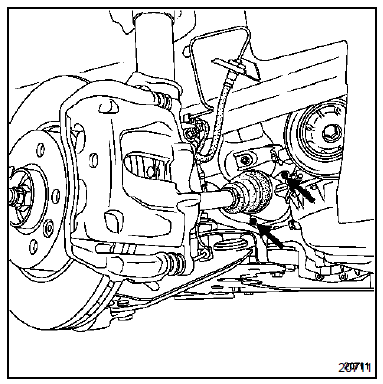

• Les fixations de la transmission sur la boîte de vitesses,

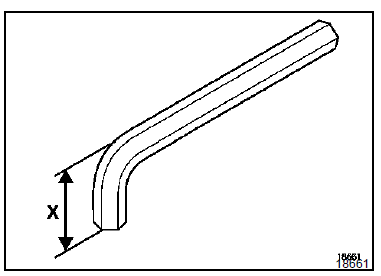

• Le rotule inférieure à l'aide d'une clé six pans coupée, si l'écrou ne se desserre pas.

X = 25 mm

Déposer :

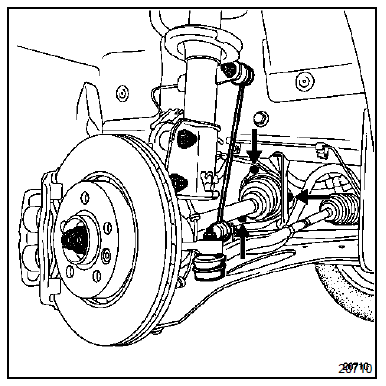

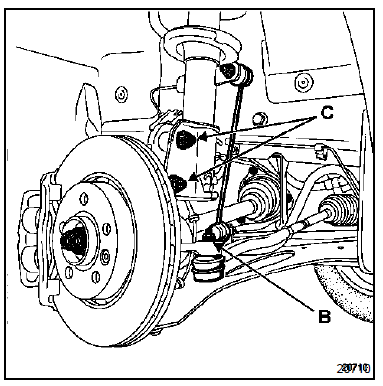

• Les rotules de direction (b) à l'aide de l'outil t. Av. 476,
• Les fixations du pied d'amortisseur (c),

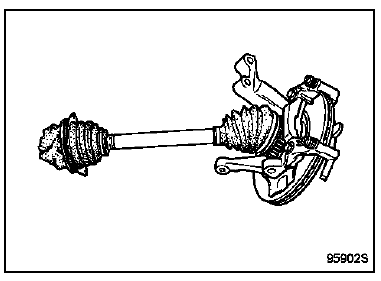

• La transmission.

Prendre soin de protéger les soufflets.

Côté droit du véhicule

Déposer :

• Les deux vis (a) de palier,
• Le palier intermédiaire sur le bras moteur.

• La rotule inférieure,
• La rotule de direction,
• Les fixations du pied d'amortisseur,
• La transmission,
• La biellette de reprise de couple,

• Le capteur de point mort haut.

Déposer le berceau avec ses bras inférieurs.

Desserrer les vis arrière des deux barres de renfort de berceau.

Déposer :

• Les écrous inférieurs des biellettes de renvoi de la barre anti-dévers,
• L'écran thermique du boîtier de direction,
• Les vis de fixation du boîtier de direction sur le berceau.

Mettre en place le vérin d'organes sous le berceau.

Déposer :

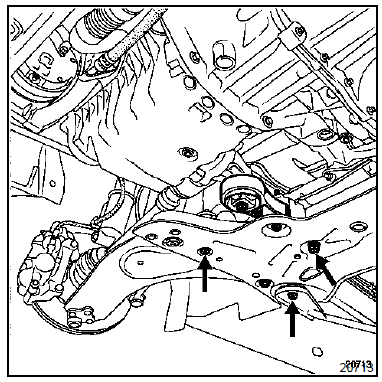

• Les deux vis de fixation avant de berceau,
• Les deux vis de fixation arrière de berceau.

Pivoter vers l'extérieur les deux barres de renfort de berceau.

Descendre l'ensemble berceau, bras et barre antidévers en pivotant cette dernière pour éviter son accrochage sur le boîtier de direction.

Déposer :

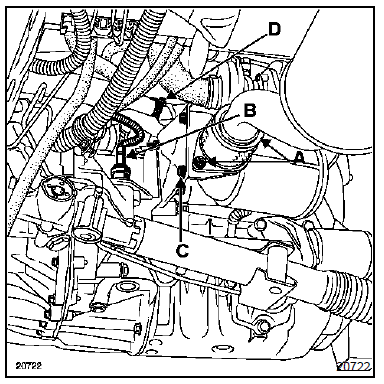

• Le pot de détente (vis a) et l'attacher,
• La connectique du tachymètre (b),
• La masse du faisceau électrique sur la tôle support pot d'oxydation,

• La tôle support du pot d'oxydation (c),
• Les connexions électriques du démarreur,
• Les fixations du démarreur,
• Le démarreur (le reculer et l'attacher),
• Le conduit d'air sortie turbo (d).

Attacher les faisceaux électriques pour faciliter la dépose de la boîte de vitesses.

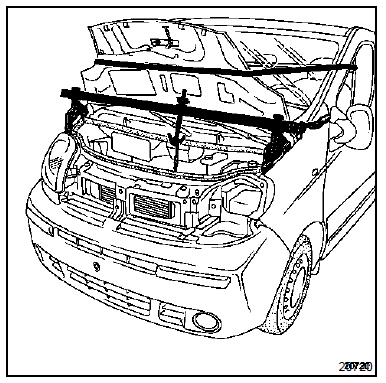

Installer la sangle de capot.

Mettre en place le suppor t moteur mot. 1453 Avec l'outil mot. 1453-01.

Déposer :

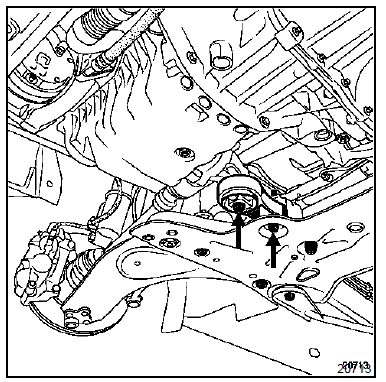

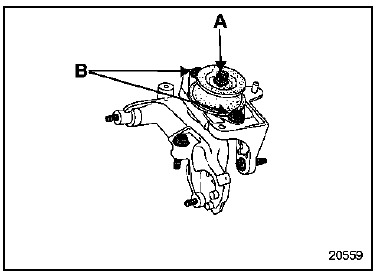

• L'écrou (a),
• Les deux vis (b) du silentbloc,
• Le silentbloc,
• Les fixations supérieures de la boîte de vitesses,
• Le support de boîte de vitesses.

Incliner le groupe motopropulseur.

Désaccoupler les canalisations hydrauliques du support boîte de vitesses.

Déposer le support boîte de vitesses.

Mettre en place le vérin d'organes.

Déposer :

• Les fixations inférieures de la boîte de vitesses,
• La boîte de vitesses.

Repose

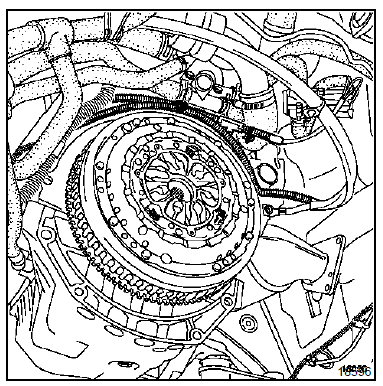

Si l'embrayage a été déposé, se reporter au chapitre 20.

S'assurer de la présence des douilles de centrage moteur-boîte de vitesses.

Attention : ne pas enduire les cannelures de l'arbre d'embrayage.

Ecarter les faisceaux électriques et retirer le plot de centrage du faisceau sur la boîte de vitesses.

Remonter le support de boîte de vitesses (voir le chapitre 19 "suspension pendulaire").

Pour la suite des opérations procéder en sens inverse de la dépose.

Effectuer le remplissage :

• De la boîte de vitesses (du volume),
• Du réservoir de liquide de frein.

Purger le système d'embrayage.

Attention : fixer correctement les tuyaux de frein sur les pieds d'amortisseur.
