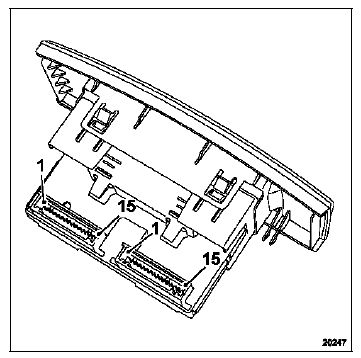

Affectation des voies

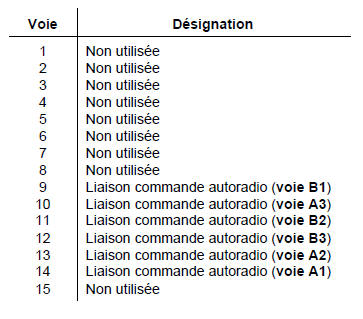

Connecteur rouge 15 voies

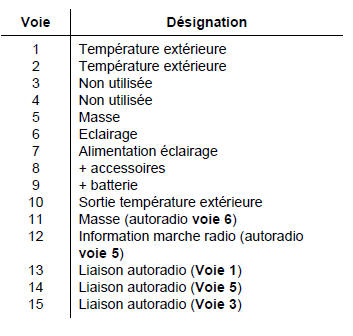

Connecteur gris 15 voies

AutoradioLégende des vignettes utilisées dans le document
Couper au burin
Meuler le cordon ou les points
de soudure.
Meuleuse droite equipee d'Aun disque
bakelite . 75, Epaisseur 1,8 a 3,2 mm.
Fraiser les points de soudure.
Meuleuse droite 20 000 tr/min. Equipee de
fraise spherique .10 Ou 16 mm.
Percer les points de soudure.
Foret &agra ...
Pavillon arrière
Le remplacement de cette pièce est une opération liée
au remplacement de la traverse arrière de pavillon
pour une collision arrière.
Cette opération s'effectue suivant deux possibilités
(voir méthode ci-après) :
Complète ...
Roulement
Outillage specialise indispensable
T. Ar. 1623 Coffret d'outils pour le
remplacement des roulements
arrière
Depose
Déposer :
Le disque de frein (consulter la méthode
correspondante),
Le circlips du disque.
Le roulement à l'aide des outils a et c.
...
