Revue technique automobile Renault Trafic: Roulement de porte-fusée
Outillage specialise indispensable
T. Av. 1624 Coffret d'outils pour le remplacement des roulements avant
Depose
Déposer :
- Le porte-fusée (consulter la méthode correspondante),

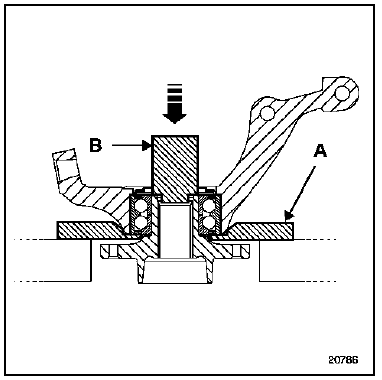

- Le moyeu à l'aide des outils a et b,

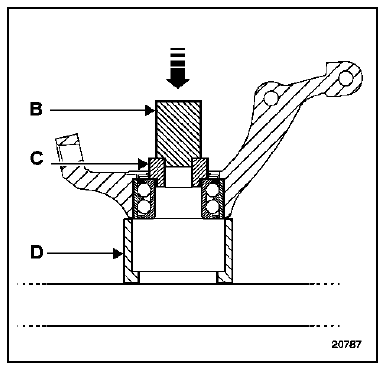

- Le roulement à l'aide des outils b, c et d.
Attention : il est impératif de reposer un roulement neuf préalablement nettoyé des matières grasses présentes sur les surfaces intérieures et extérieures en contact avec le porte-fusée et le moyeu.
Attention : il est impératif de nettoyer les surfaces du porte-fusée et du moyeu, (en contact avec le roulement) des matières grasses présentes sur ceux-ci.
Repose

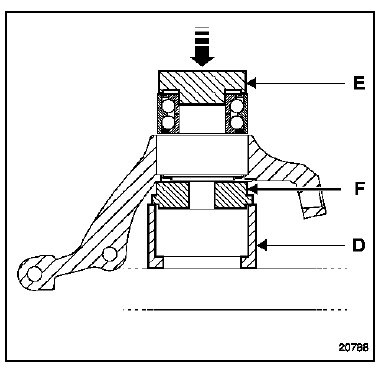

Reposer le roulement dans le porte-fusée à l'aide des outils d, e et f. La cible noire abs orientée côté intérieur du porte-fusée.

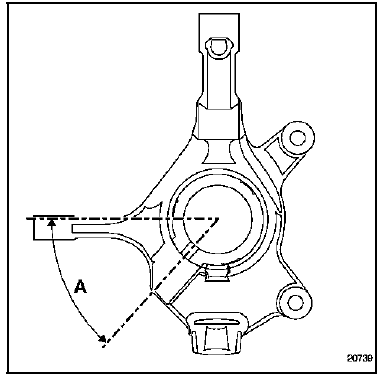

Nota : il est impératif de veiller au bon positionnement du porte-capteur abs (a = 48 +- 5 avec l'horizontale).
Reposer :

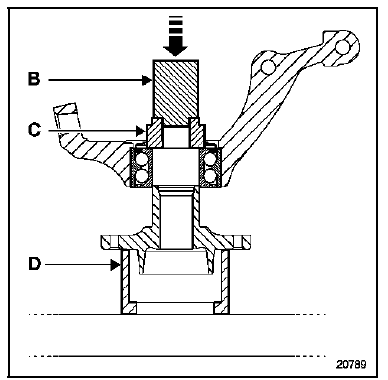

- Le moyeu à l'aide des outils b, c et d,
- Le porte-fusée (consulter la méthode correspondante).
