  1. V

C'est la référence principale avant de mise en assiette.

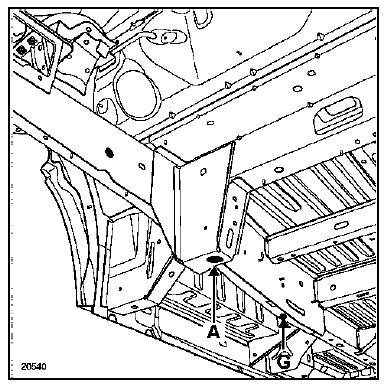

  1. Mécanique avant déposée

Nota : du côté gauche, le trou est rond, du côté droit, c'est une boutonnière.

En cas de remplacement du support arrière de berceau, cette référence est remplacée provisoirement par le point (g), situé sur la par tie arrière de longeron avant, le point (a) servant alors à positionner l'élément remplacé.

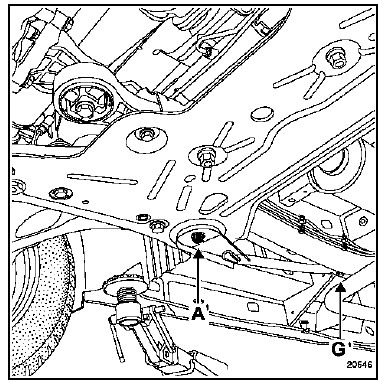

  1. Mécanique avant en place

Le calibre coiffe la vis de fixation du berceau.

Deux cas peuvent se présenter :

  1. Pour une restructuration arrière, ces deux points suffisent à eux seuls à l'alignement et au support de l'avant du véhicule,
  2. Pour un léger choc avant sans dépose du berceau train avant.

Important : il est néanmoins conseillé en cas de doute sur la déformation de l'un des points du référentiel principal (a ou b), d'utiliser deux points supplémentaires situés dans une zone non affectée par le choc, afin de confirmer la mise en assiette.

  1. Fixation avant de train arriere

C'est la référence principale arrière de mise en assiette.

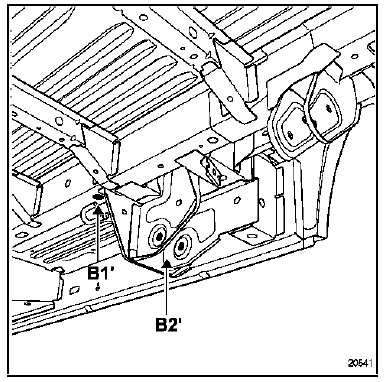

  1. Mécanique arrière déposée

Le calibre est broché dans la chape de fixation du tirant de train arrière (b2') ou centré dans le trou pilote de montage train (b1').

En cas de remplacement du longeron arrière complet, cette référence est remplacée par le point (g), situé sur la partie arrière de longeron avant, les points (b) servant alors à positionner la pièce remplacée.

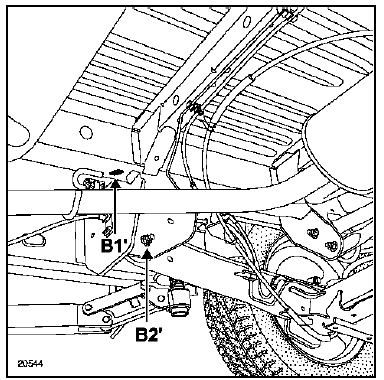

  1. Mécanique arrière en place

Le calibre est en appui sous le longeron arrière, centré dans le trou pilote de montage train et coiffe le boulon de fixation du tirant de train arrière.
