Revue technique automobile Renault Trafic: Hayon

Revue technique automobile Renault Trafic / Tôlerie / Ouvrants non lateraux / Hayon

Le remplacement de cette pièce est une opération de base pour une collision arrière.

C'est un élément de structure démontable.

Il n'y a pas de spécificité particulière pour la méthode de réglage de l'élément.

Vous ne trouverez ci-après que les informations concernant les possibilités de réglage.

Rappel : les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs.

Tous les jeux sont indiqués dans le chapitre 40.

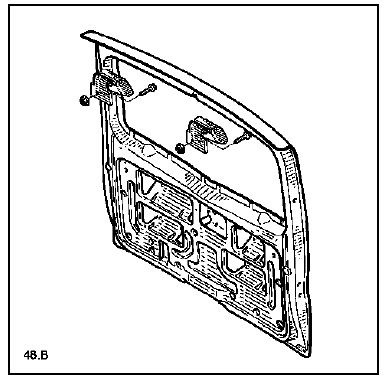

Composition de la piece de rechange

Pièce assemblée avec : amortissant

Plaquette taraudée

  1. Mise en place du hayon

Cette intervention nécessite l'intervention d'un second opérateur.

Approcher toutes les fixations sans serrer.

Habiller la porte de tous ses éléments.

Rappel : les charnières sont livrées avec ses plaquettes de zinc adhésives sur chaque face d'appui.

Ces plaquettes ont une fonction anticorrosion. En cas de détérioration de celles-ci en réparation il sera nécessaire de les remplacer systématiquement.

Dans le cas contraire avant la repose définitive, assurer l'étanchéité des interfaces avec du mastic de bourrage (consulter la note technique n 396a).

  1. Reglages

Tous les réglages des jeux des zones 1 à 4 (voir

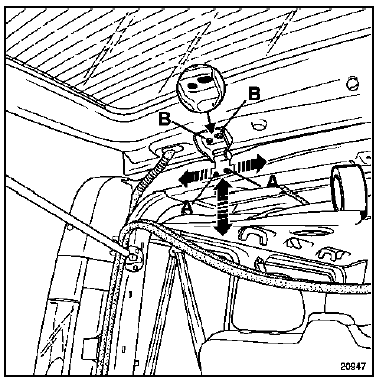

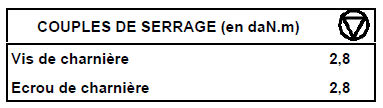

Tous les réglages des jeux des zones 1 à 4 (voir dessin dans l'introduction) sont assurés au niveau des écrous de fixation (a) des charnières.

Attention : il n'y a aucune possibilité de réglage au niveau des vis (b).

Pour accéder aux écrous des fixations (a), il est nécessaire de déposer partiellement la garniture de pavillon.

Contrôler les réglages.

Serrer en position.

La suppression du talonnage et le réglage de la dureté

La suppression du talonnage et le réglage de la dureté de fermeture s'effectuent par les vis (c) de gâche.

Pour libérer le jeu de la gâche, il sera nécessaire

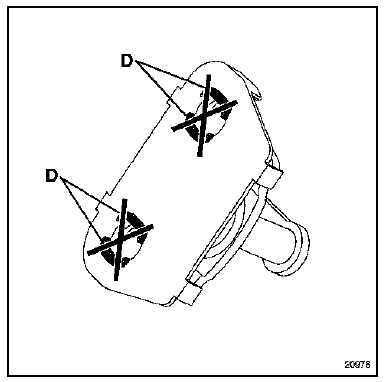

Pour libérer le jeu de la gâche, il sera nécessaire d'araser les plots en plastique (d) de support de gâche.

Lors de cette opération il est possible de régler l'affleurement de la porte en partie basse.

Contrôler le réglage.

Serrer en position.

  1. Reglages des butees laterales

Déposer les feux.

Déposer les feux.

Fermer le hayon.

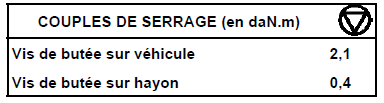

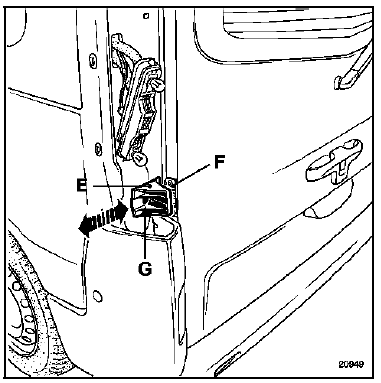

Assurer le contact entre la butée (e) sur véhicule et la butée (f) sur le hayon.

Serrer en position par la vis (g).

Reposer les feux. Porte arrière de chargement
