Consignes

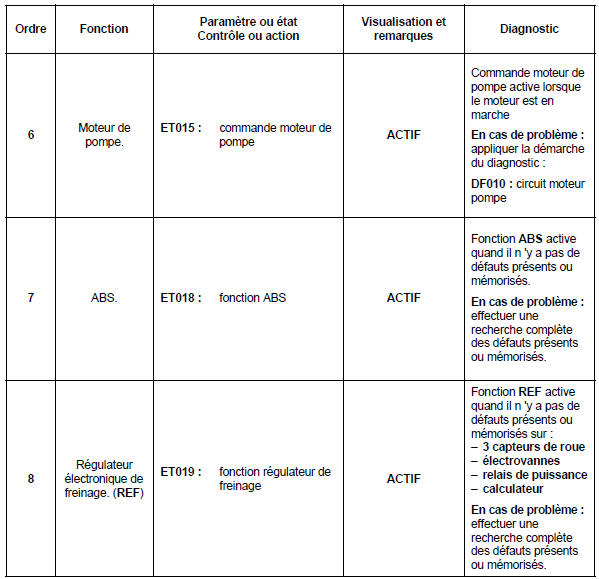

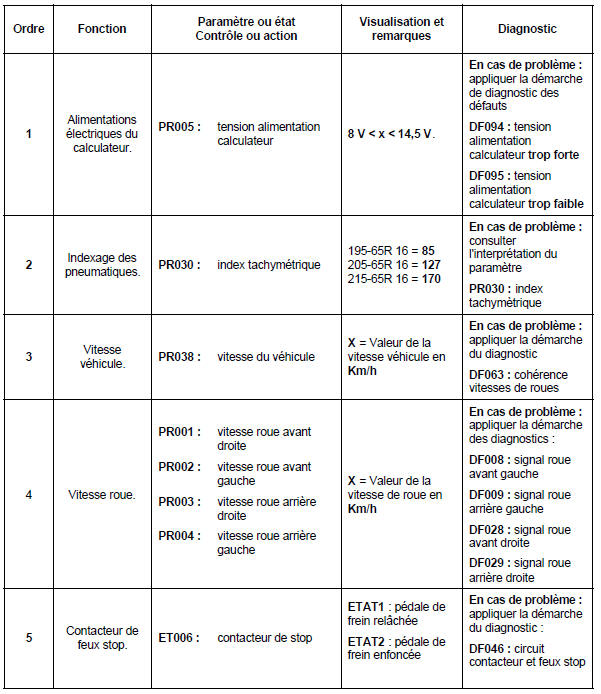

N'effectuer ce contrôle de conformité qu'après un contrôle complet à l'outil de diagnostic.
Conditions d'application : moteur arrêté sous contact, climatisation à l'arrêt.


Interprétation des défauts
Interprétation des paramètresMoteur - boîte de vitesses
