Le remplacement de cette pièce est une opération de base pour une collision avant et latérale. C'est un élément de structure démontable.

Dans la méthode décrite ci-après vous ne trouverez que les positions des fixations spécifiques à l'élément ainsi que les opérations de réglages.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs.

Nota :

Nota :

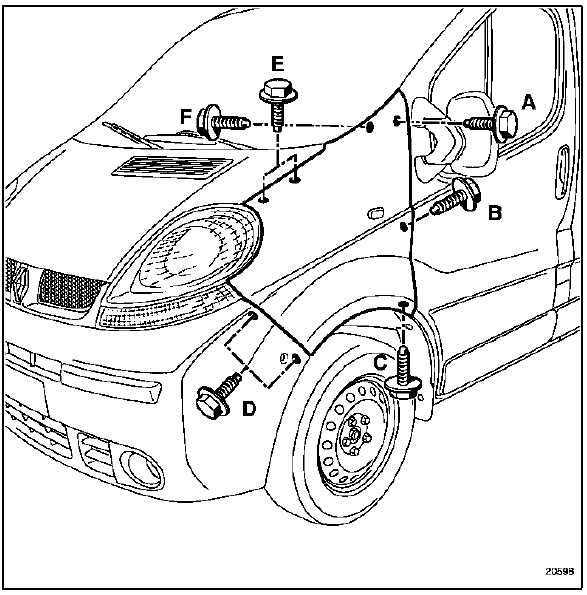

Pour accéder aux fixations de l'aile il sera nécessaire de déposer au préalable :

Reglage

Reglage

Monter toutes les agrafes sur l'élément.

Positionner l'aile sur le véhicule.

Approcher toutes les fixations sans serrer.

Rappel

Tous les jeux et affleurements sont indiqués dans le chapitre 40.

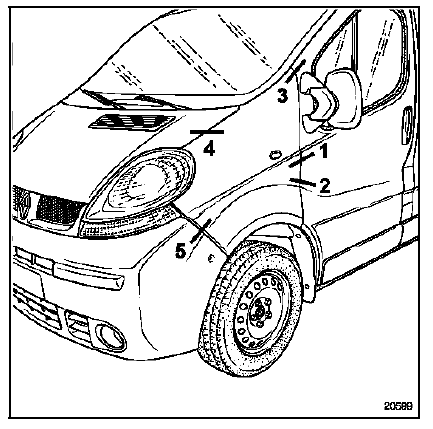

Ordre de reglage

  1. Réglage aile/porte :

Assurer les jeux et l'affleurement de la zone 1 (vis b).

Aligner l'arête de l'aile par rapport à la porte (vis b).

Vérifier le réglage et brider la zone.

  1. Réglage aile/porte partie haute et basse :

Assurer les jeux et l'affleurement des zones 2 et 3 (vis a et c).

Vérifier le réglage et brider la zone (vis a, c et f).

  1. Réglage aile/capot

Assurer l'affleurement et un jour régulier de la zone 4 (vis e en priorité), si nécessaire agir sur les réglages du capot.

  1. Réglage aile/feu/bouclier

Assurer les jeux et l'affleurement de la zone 5 (vis d).

Si nécessaire agir sur les réglages du bouclier.

Nota : il n'a y pas de réglage au niveau du bloc optique, celui-ci est indexé dans la façade avant. Support de fixation inférieure d'aile avant
