Revue technique automobile Renault Trafic: Supports de fixation d'échappement

Revue technique automobile Renault Trafic / Tôlerie / Structure inferieure / Supports de fixation d'échappement

Le remplacement de cette pièce est une opération complémentaire au remplacement d'un longeron arrière partie centrale ou liée à un incident.

Le magasin pièces de rechange livre le longeron sans les supports de fixation d'échappement qu'il faudra souder en position selon la méthode décrite ciaprès.

Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

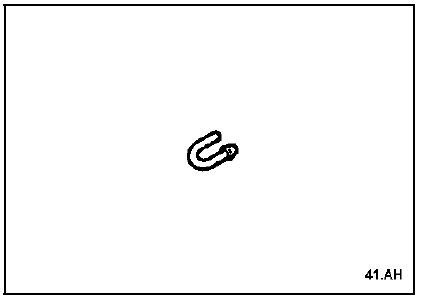

Composition de la piece de rechange

Pièce livrée seule.

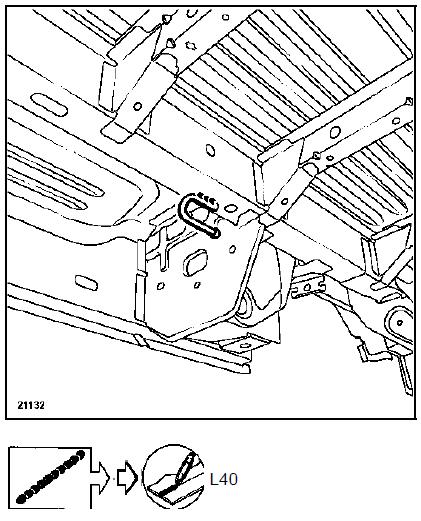

Côté droit

Côté droit

Nota : Le cordon est à effectuer des deux côtés.

Nota : Le cordon est à effectuer des deux côtés.

Nota :

Nota :

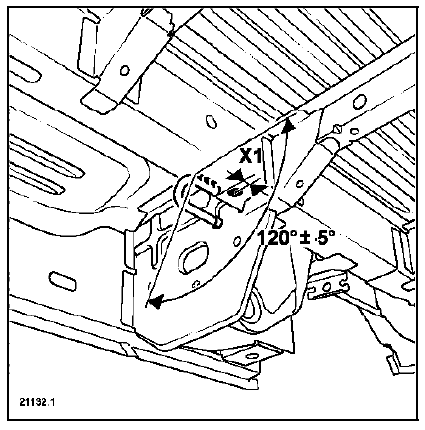

X1 = 25 mm

Les cotations sont données pour information

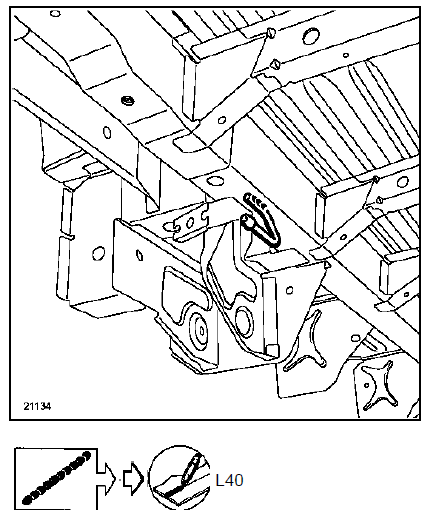

Côté gauche

Nota : le cordon est à effectuer des deux côtés.

Nota : le cordon est à effectuer des deux côtés.

Nota :

Nota :

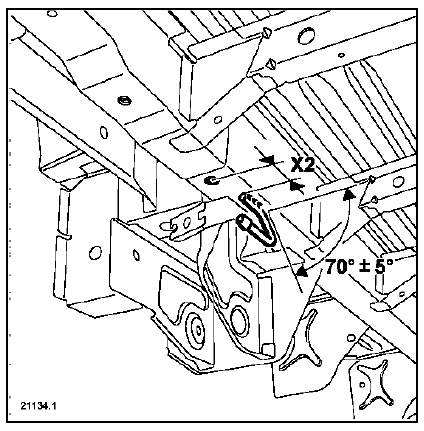

X2 = 55 mm

Les cotations sont données pour information.
