Revue technique automobile Renault Trafic: Longeron arrière partie avant
Le remplacement de cette pièce est une opération complémentaire au remplacement du plancher arrière partie avant.
Cette opération s'effectue suivant deux possibilités :
- Complète,
- Partielle suivant la coupe a ou b.
Important :
Coupe b à utiliser pour une collision avant.
Coupe a à utiliser pour une collision arrière.
Nota : danc la méthode décrite ci-après vous ne trouverez que les positions des coupes pour le remplacement partiel.
Pour des raisons de standardisation le magasin pièces de rechange ne fournit qu'une pièce correspondant à la version rallongée.
Pour les versions courtes, il sera nécessaire de couper la pièce de rechange.
Ces opérations sont à effectuer avant peinture.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

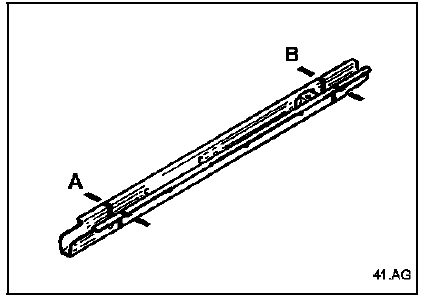

Composition de la piece de rechange
Pièce livrée seule.
Pieces concernees (epaisseur en mm) :
- Longeron arrière partie avant 1,5

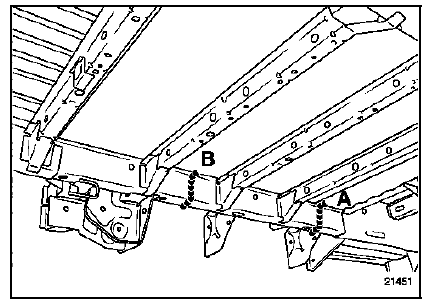

Remplacement partiel

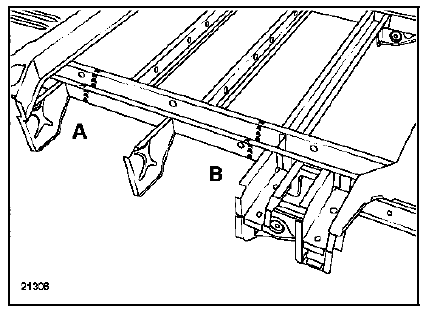

Nota : les coupes a et b permettent d'éviter le dégrafage au niveau de l'emboîtement du longeron.
Rappel : coupe b à utiliser pour une collision avant.
Coupe a à utiliser pour une collision arrière.
