Revue technique automobile Renault Trafic: Support de traverse radiateur
Le remplacement de cette pièce est une opération de base pour une collision avant.
Cette opération s'effectue suivant deux possibilités :
- Complète,

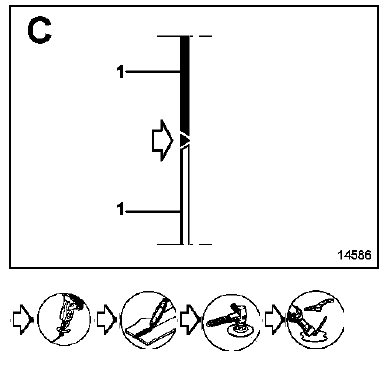

- Partielle suivant la coupe a.
Dans la méthode décrite ci-après vous ne trouverez que les descriptions des liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).

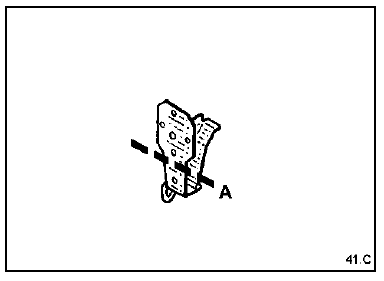

Composition de la piece de rechange
Pièce assemblée avec : elément de fermeture
Anneau d'arrimage (côté droit)
Pieces concernees (épaisseur en mm) :
- Support de traverse radiateur -2
- Longeron avant - 2,5
- Traverse latérale extrême avant - 1,5

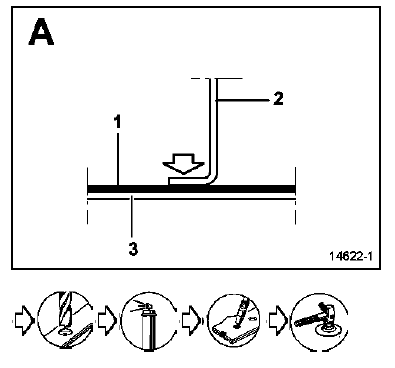

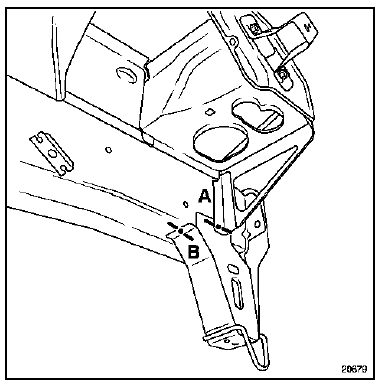

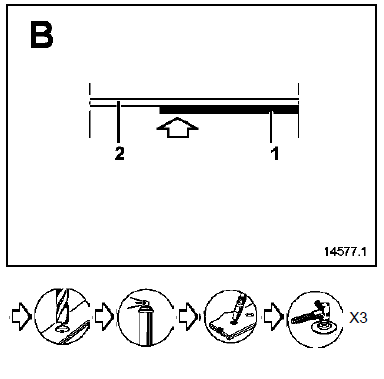

Remplacement complet

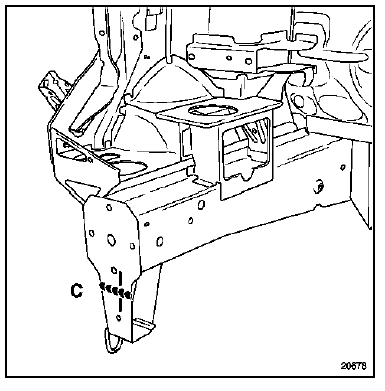

Remplacement partiel
