Depose

Après avoir déposé la garniture de porte (chapitre 72-b),

Déposer :

Déposer :

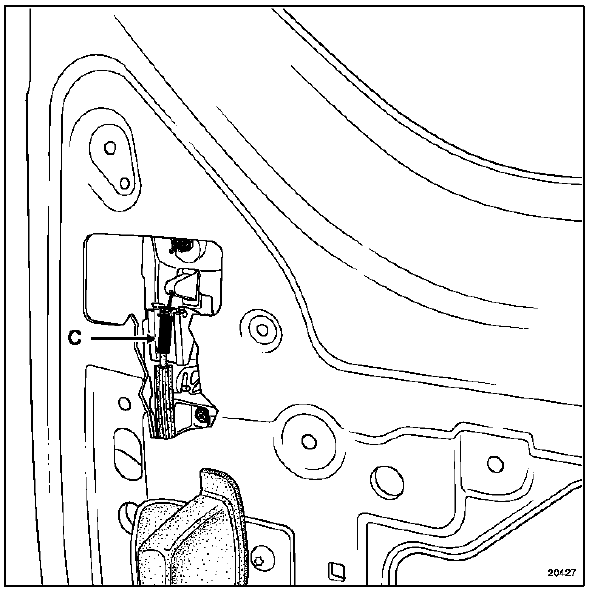

Déposer le câble (c) de commande d'ouverture extérieure.

Déposer le câble (c) de commande d'ouverture extérieure.

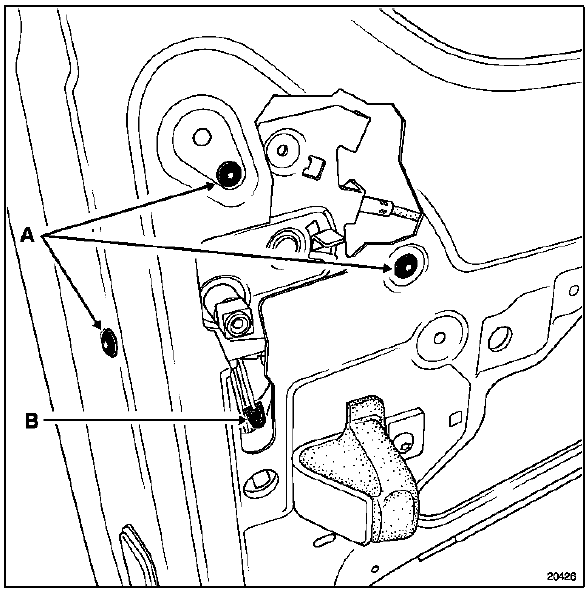

Déposer les trois vis de fixation de serrure.

Déposer les trois vis de fixation de serrure.

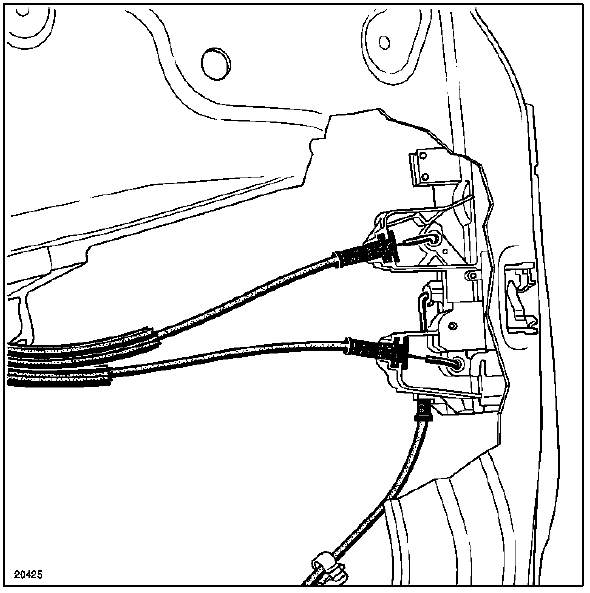

Dégager l'ensemble serrure, câbles, commande d'ouverture intérieure.
