Revue technique automobile Renault Trafic: Lève-vitre de porte avant

Revue technique automobile Renault Trafic / Mécanismes et accessoires / Mecanismes d'ouvrants lateraux / Lève-vitre de porte avant

Depose (lève-vitre manuel)

Après avoir déposé la garniture de porte (chapitre 71- a), baisser la vitre coulissante de façon à accéder à l'arrêt de l'axe.

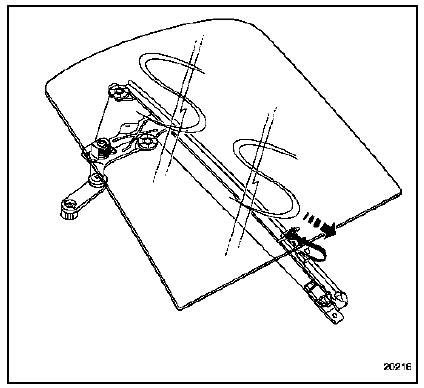

Déclipper l'arrêt d'axe.

Déclipper l'arrêt d'axe.

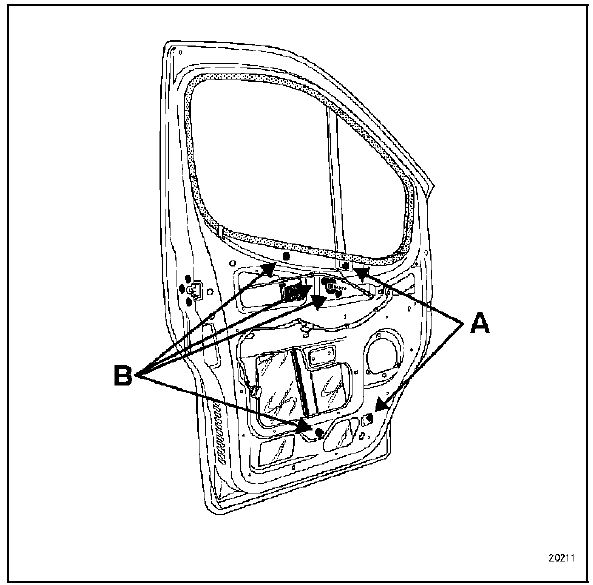

Déposer les deux vis de fixation (a) du montant fixe.

Dégager la vitre de l'axe du chariot, puis la poser au fond du caisson de porte (la protéger à l'aide de chiffon).

Déposer les quatre vis de fixation (b) du lève-vitre.

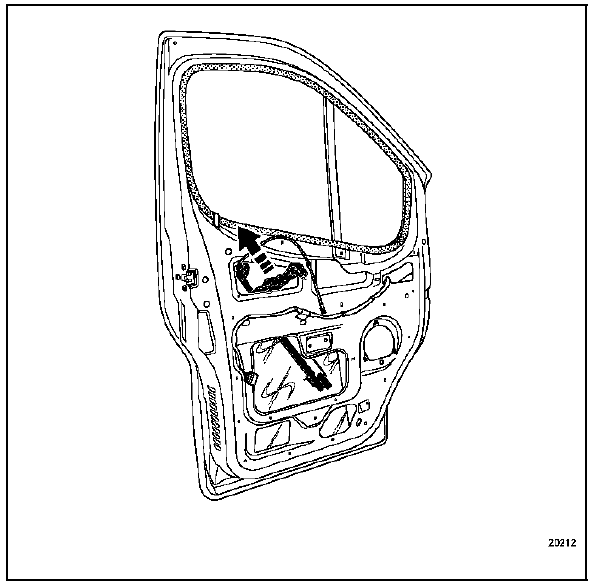

Dégager le mécanisme de lèvevitre.

Dégager le mécanisme de lèvevitre.

Depose (lève-vitre électrique)

Depose (lève-vitre électrique)

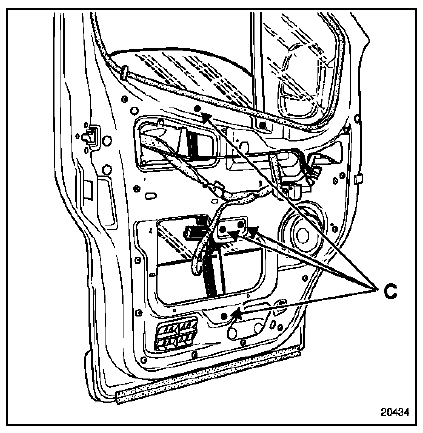

Déposer les quatre vis de fixation (c) du lève-vitre.

Débrancher le connecteur d'alimentation.

La méthode est identique à celle du lève-vitre manuel.

La méthode est identique à celle du lève-vitre manuel.
